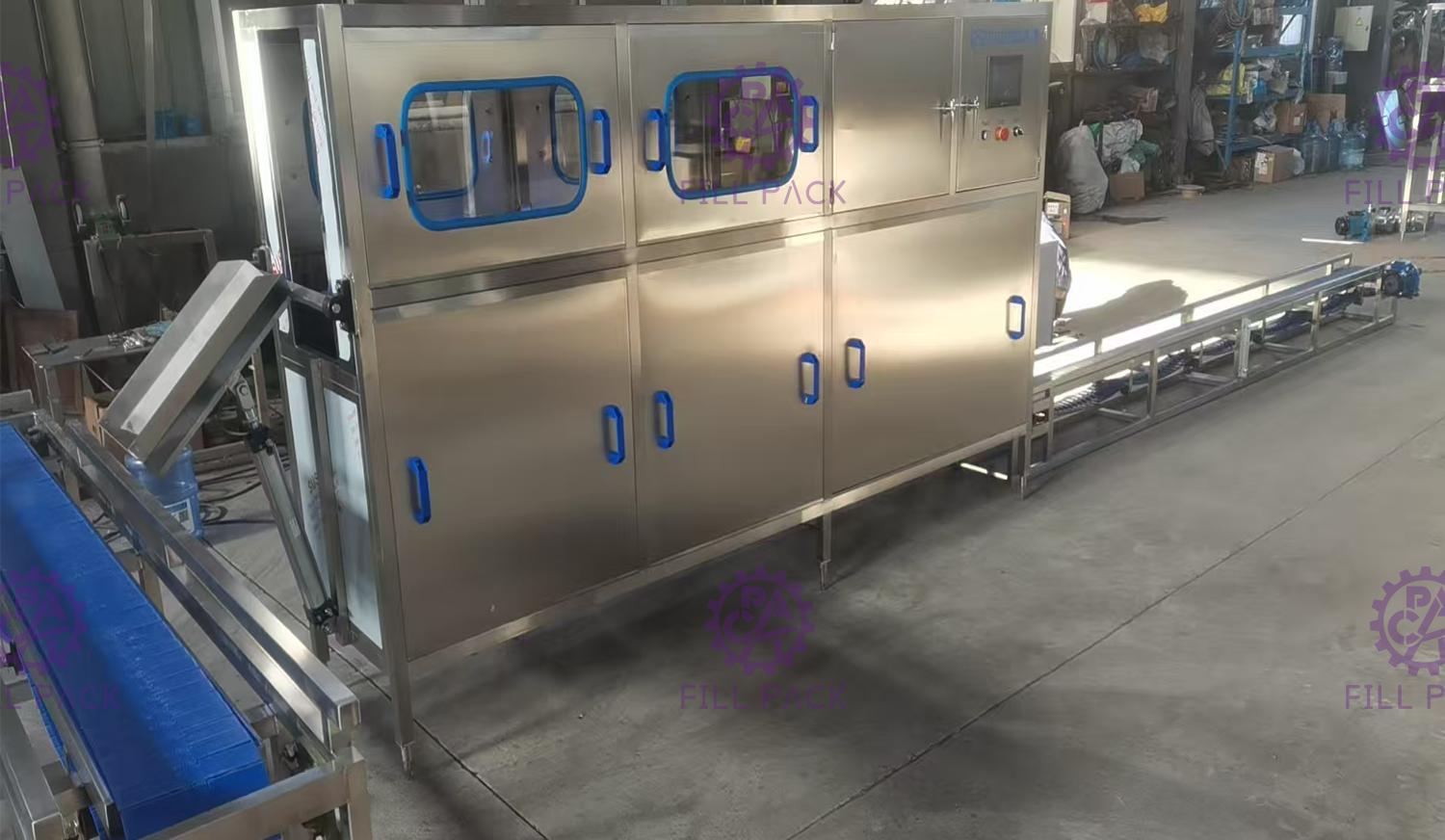

20 लीटर सिंगल रो 120 बीपीएच गैलन फिलिंग लाइन

उत्पाद विवरण

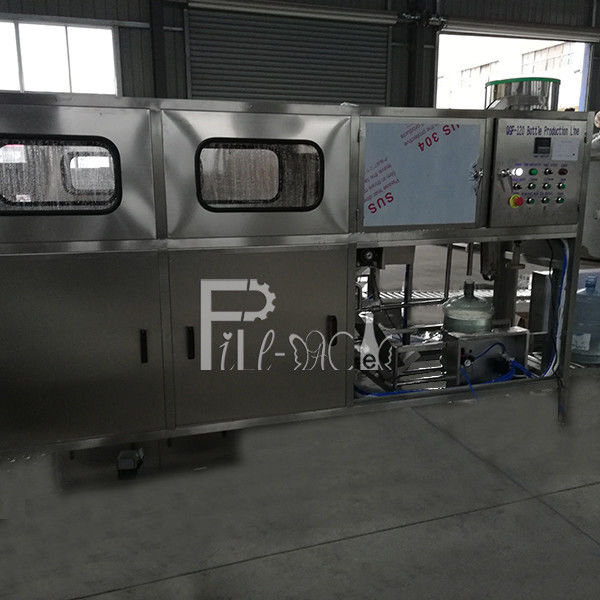

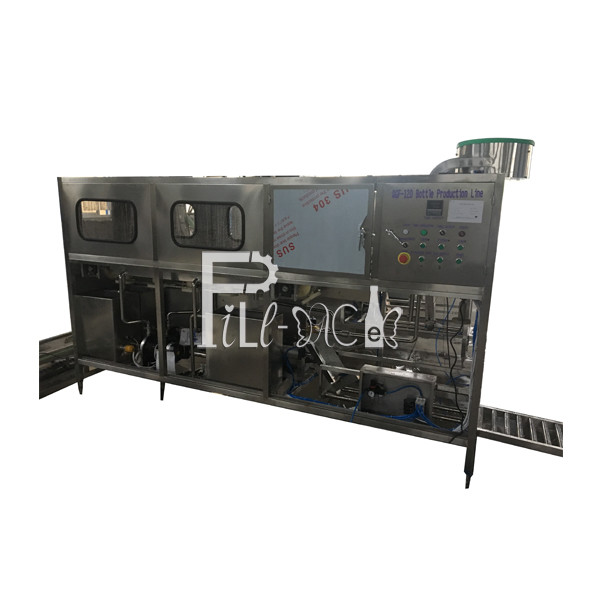

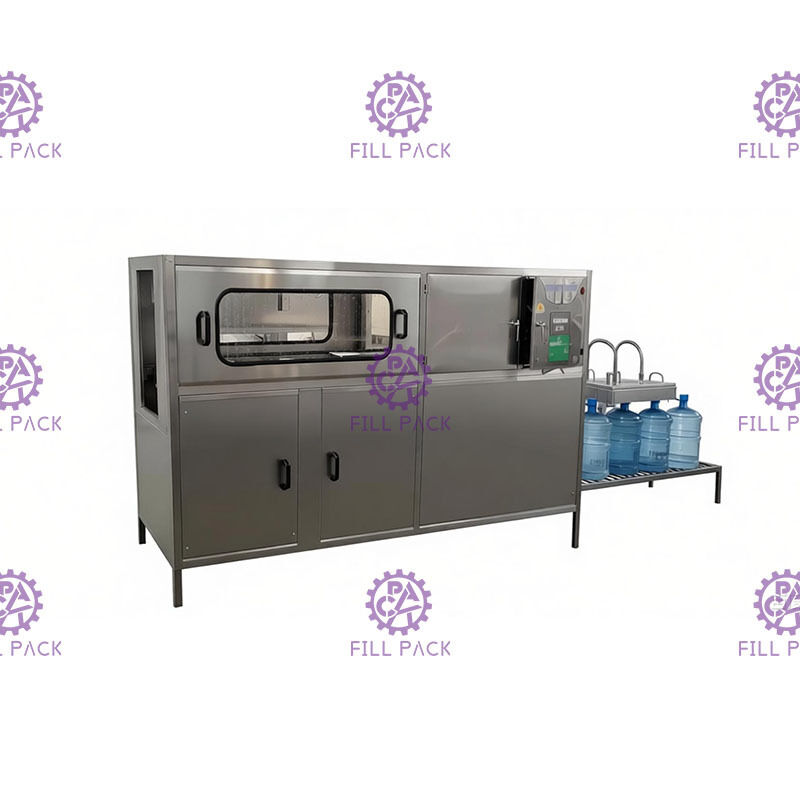

एकल पंक्ति 120BPH स्वचालित 3 - PLC नियंत्रण प्रणाली के साथ 5 गैलन बोतल भराव

सिद्धांत:

यह गैलन बोतल भराव जार धोने-भरने-कैपिंग कार्यों के साथ एकीकृत है;

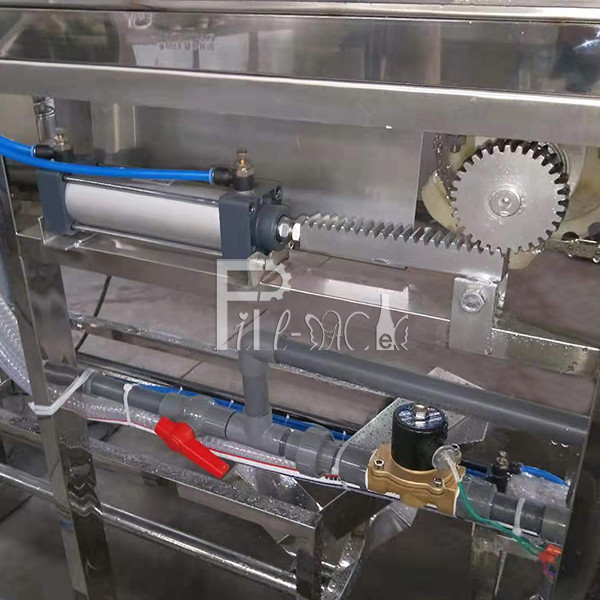

श्रमिक जार धारक पर मैन्युअल रूप से खाली जार लोड करता है, जार के साथ जार धारक को जार धोने के लिए अग्रिम में स्थानांतरित किया जाएगा, ट्रांसमिशन बल गियर सिलेंडर द्वारा है;

धुलाई को 2 भागों में विभाजित किया जाएगा, पहली प्रक्रिया कीटाणुनाशक द्रव से होती है, दूसरी प्रक्रिया शुद्ध पानी से होती है;

धोने के बाद, जार गुरुत्वाकर्षण बल के साथ संचरण श्रृंखला द्वारा जार धारक से कोण प्लेट पर नीचे गिर जाएगा;

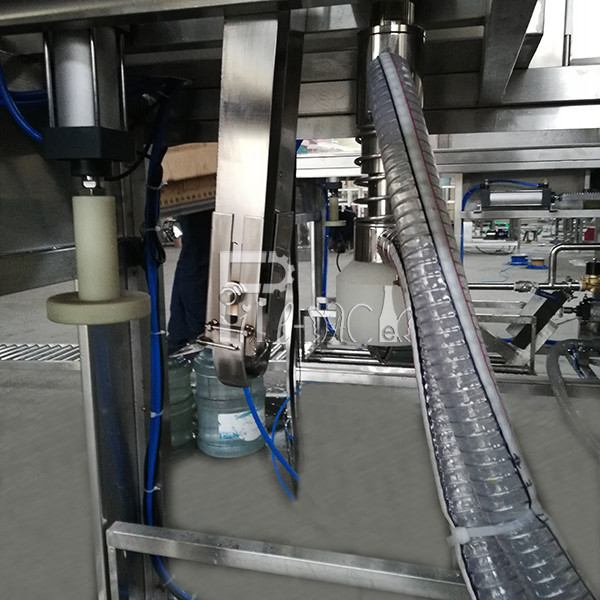

फिर सिर को भरने के तहत सिलेंडर को धक्का देकर जार को धक्का दिया जाएगा, फिर भरना शुरू करना;

भरने की मात्रा निर्धारित समय को भरने के द्वारा नियंत्रित की जा सकती है।

भरे हुए जार को बाद में खाली जार द्वारा सिर को ढकने के लिए धकेल दिया जाएगा।

वर्कर ने कैप लोडर में बहुत सारी अव्यवस्थित कैप लगाईं, कैप लोडर कैप को स्वचालित रूप से कैप रेल में लोड करने के लिए छांटेगा।जब भरी हुई बोतलें कैपिंग हेड के नीचे से गुजरती हैं, तो टोपी जार की गर्दन पर गिर जाएगी, फिर कैपिंग सिलेंडर कैप कैपिंग सिलेंडर द्वारा स्वचालित रूप से कैपिंग कर देगा।

पात्र:

1, पूरे गैलन बोतल भराव मित्सुबिशी पीएलसी प्रणाली द्वारा नियंत्रित किया जाता है, सभी सिलेंडर यात्रा को संचालित दूरी के लिए अग्रिम में गणना की जाती है;

2, गैलन बोतल भराव स्वचालित मॉडल के तहत काम कर सकते हैं, मैनुअल मॉडल मशीन की जाँच के लिए है;

पैरामीटर:

रिंसिंग पंप 1: 0.37KW

रिंसिंग पंप 2: 0.37KW

पंप भरना: 0.55KW

कैप छँटाई मोटर: 0.09KW

आयाम: 3100 * 570 * 1450 मिमी (साइड लोडर) / 2700 * 570 * 1720 मिमी (शीर्ष पर कैप लोडर) + 2000 मिमी कन्वेयर

वजन: 400 किलो

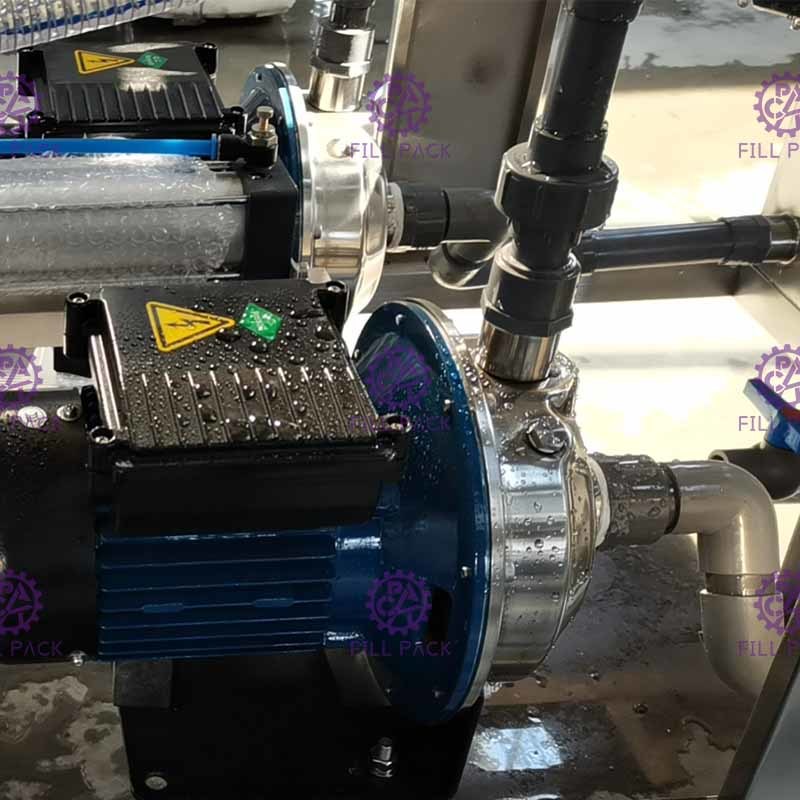

पानी पंप विवरण:

मोटर विवरण:
