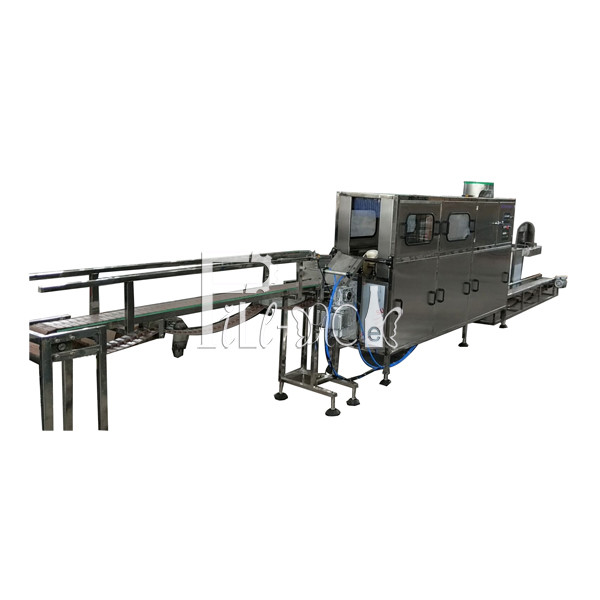

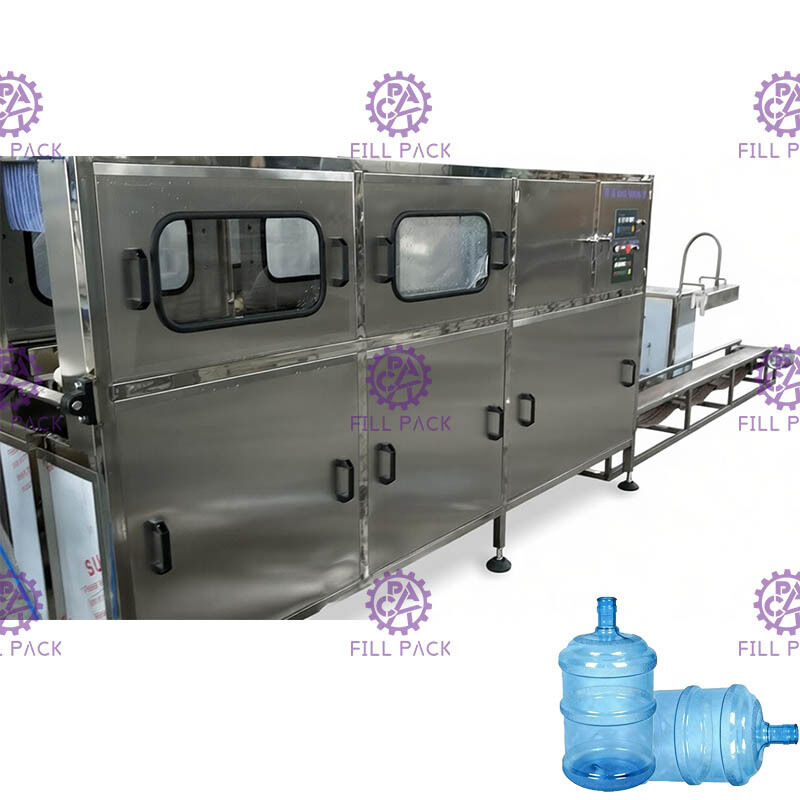

3400 * 780 * 1950 मिमी बाँझ 120 बीपीएच गैलन फिलिंग लाइन

2, पूरे SUS304 के साथ मोनोब्लॉक रिंसर-फिलर-काॅपर

सिद्धांत:

यह बैरल वाटर बॉटलिंग लाइन जार धोने-भरने-कैपिंग कार्यों के साथ एकीकृत है;

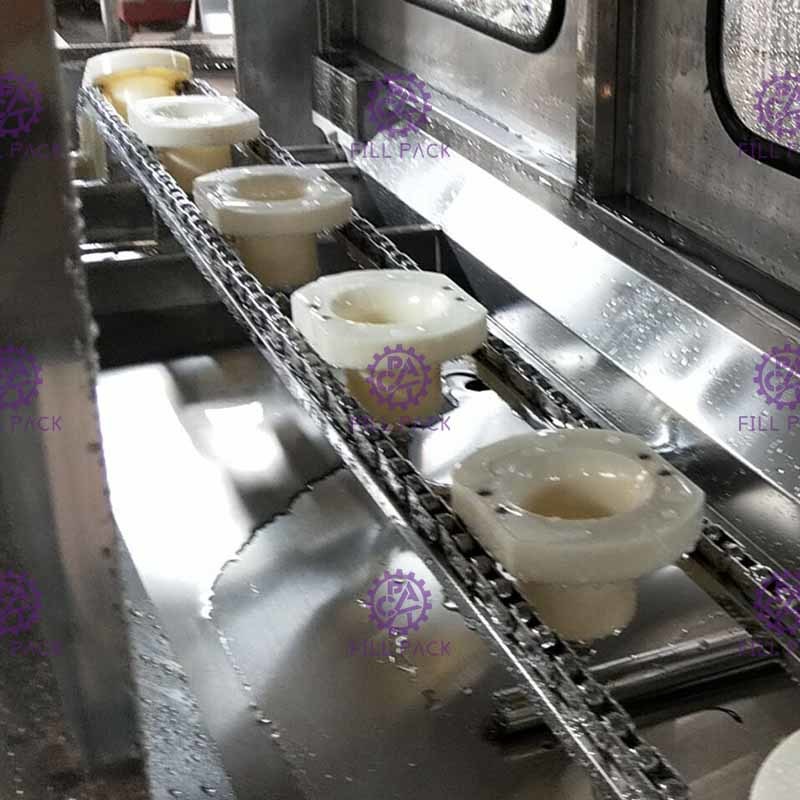

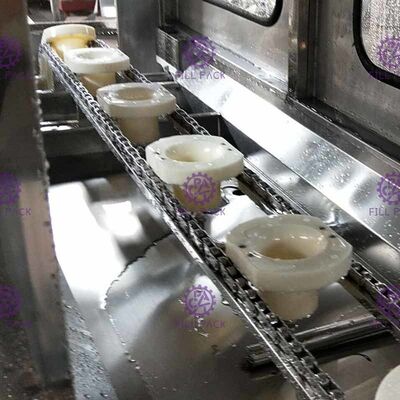

श्रमिक जार धारक पर मैन्युअल रूप से खाली जार लोड करता है, जार के साथ जार धारक को जार धोने के लिए अग्रिम में स्थानांतरित किया जाएगा, ट्रांसमिशन बल गियर सिलेंडर द्वारा है;

धुलाई को 3 भागों में विभाजित किया जाएगा, पहली प्रक्रिया कीटाणुनाशक तरल पदार्थ द्वारा होती है, दूसरी प्रक्रिया रीसायकल वॉटर वाशिंग द्वारा होती है, 3 प्रक्रिया शुद्ध पानी से होती है;

धोने के बाद, जार गुरुत्वाकर्षण बल के साथ संचरण श्रृंखला द्वारा जार धारक से कोण प्लेट पर नीचे गिर जाएगा;

फिर सिर को भरने के तहत सिलेंडर को धक्का देकर जार को धक्का दिया जाएगा, फिर भरना शुरू करना;

भरने की मात्रा निर्धारित समय को भरने के द्वारा नियंत्रित की जा सकती है।

भरे हुए जार को बाद में खाली जार द्वारा सिर को ढकने के लिए धकेल दिया जाएगा।

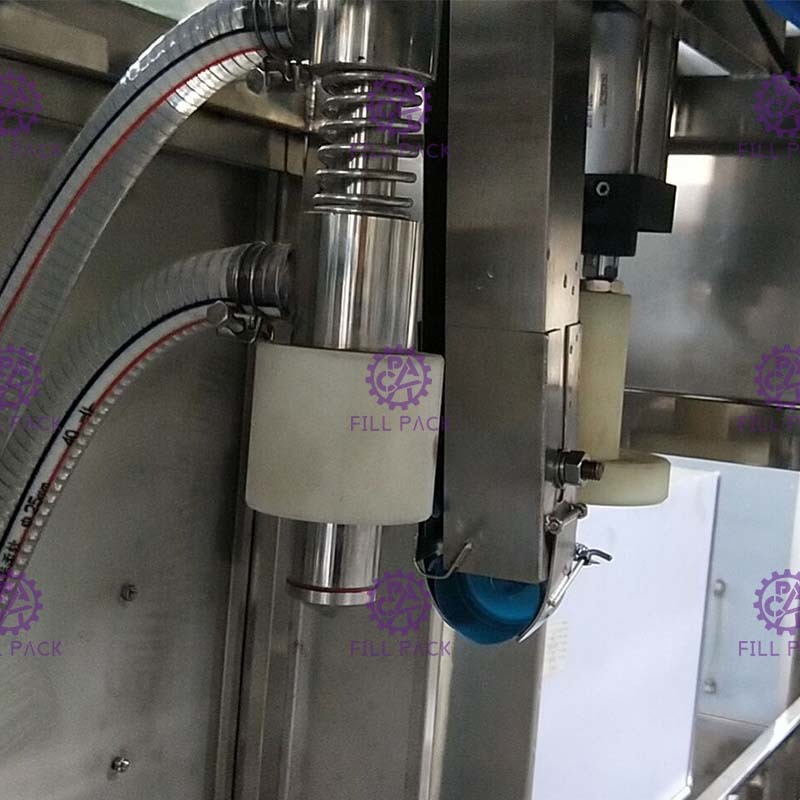

वर्कर ने कैप लोडर में बहुत सारी अव्यवस्थित कैप लगाईं, कैप लोडर कैप को स्वचालित रूप से कैप रेल में लोड करने के लिए छांटेगा।जब भरी हुई बोतलें कैपिंग हेड के नीचे से गुजरती हैं, तो टोपी जार की गर्दन पर गिर जाएगी, फिर कैपिंग सिलेंडर कैप कैपिंग सिलेंडर द्वारा स्वचालित रूप से कैपिंग कर देगा।

पात्र:

1, बैरल वॉटर बॉटलिंग लाइन को पीएलसी सिस्टम द्वारा नियंत्रित किया जाता है, सभी सिलेंडर यात्रा की गणना अग्रिम दूरी के लिए की जाती है;

2, बैरल पानी की बोतल लाइन स्वचालित मॉडल के तहत काम कर सकते हैं, मैनुअल मॉडल मशीन की जाँच के लिए है;

3, ऑटो लोडिंग डिवाइस को पीएलसी सिस्टम द्वारा नियंत्रित किया जाता है;

पैरामीटर:

रिंसिंग पंप 1: 0.37KW

रिंसिंग पंप 2: 0.37KW

पंप भरना: 0.55KW

कैप छँटाई मोटर: 0.09KW

आयाम: 3100 * 570 * 1450 मिमी (साइड में कैप लोडर) / 2700 * 570 * 1720 मिमी (शीर्ष पर कैप लोडर)

+ 2000 मिमी कन्वेयर

वजन: 400 किलो

नियंत्रण विवरण:

पैरामीटर:

रिंसिंग पंप 1: 0.37KW

रिंसिंग पंप 2: 0.37KW

पंप भरना: 0.55KW

कैप छँटाई मोटर: 0.09KW

आयाम: 3100 * 570 * 1450 मिमी (साइड लोडर) / 2700 * 570 * 1720 मिमी (शीर्ष पर कैप लोडर) + 2000 मिमी कन्वेयर

वजन: 400 किलो

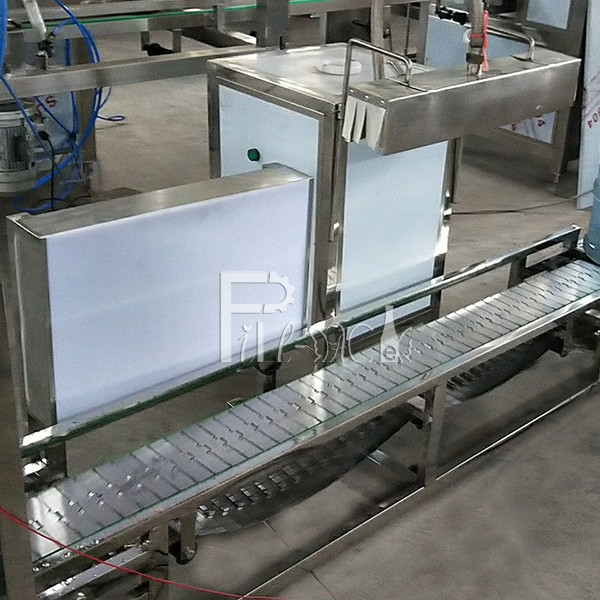

उत्पादन विवरण के लिए SUS304 बेल्ट कन्वेयर:

अनुशंसित स्पेयर पार्ट्स सूची:

3, रोलर कन्वेयर 4, प्रकाश की जाँच 5, लेबल हटना सुरंग

1.6, ठोस स्याही रोल कोडिंग मशीन

विवरण:

फोटोइलेक्ट्रिक इंटीग्रेशन टेक्नोलॉजी, एडवांस्ड सॉलिड इंक व्हील का उपयोग, तत्काल मुद्रण और तत्काल ड्राई का उत्कृष्ट प्रदर्शन है, जिसे मिटाना आसान नहीं है।मशीन डिजाइन में उन्नत, विनिर्माण में सटीक, संचालन में स्थिर, इलेक्ट्रॉनिक नियंत्रण द्वारा स्थिति में अनुदैर्ध्य रूप से नियंत्रित, मनमाने ढंग से समायोज्य, फोटोइलेक्ट्रिक रूप से नियंत्रित प्रिंटिंग एक्शन और काउंट्स, और प्रिंट करने योग्य शीट की संख्या निर्धारित की जा सकती है।

स्वत: छँटाई, स्वचालित गिनती, यादृच्छिक स्थिति, पूर्व निर्धारित मुद्रण समय, के साथ कागज के बक्से, लेबल, टैग, प्रमाणपत्र, आदि की सतह इंडेंटेशन या रंग मुद्रण उत्पादन की तारीख, उत्पाद बैच संख्या, समाप्ति तिथि, निरीक्षण योग्यता, आदि के लिए लागू है। इंडेंटेशन स्पष्ट है, रंग वैकल्पिक है, मुद्रण की गति तेज है, तात्कालिक मुद्रण तत्काल सूखी, हानि और अन्य फायदे हैं।

संदर्भ के लिए संयंत्र लेआउट का इंतजार:
