12 हेड 1000BPH 5 गैलन की बोतल वाशिंग मशीन

उत्पाद विवरण

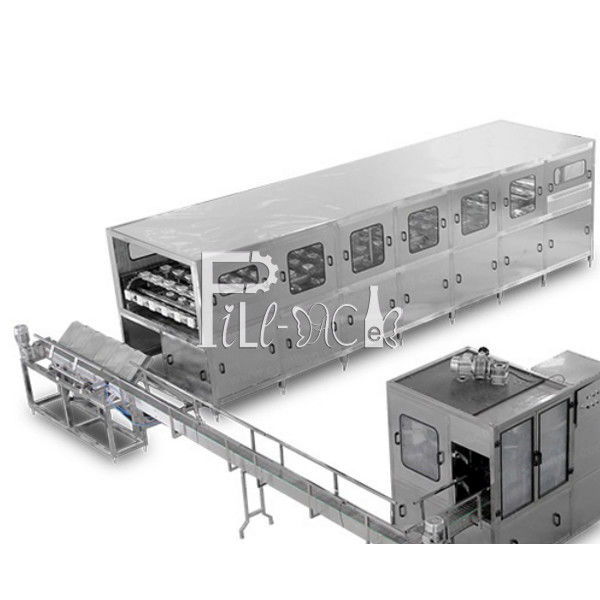

गर्म क्षारीय पानी के साथ स्वचालित 5 गैलन बैरल वाशिंग मशीन का विवरण

5 गैलन बैरल वाशिंग मशीन के विनिर्देश:
वाशिंग मशीन में मुख्य रूप से फ्रेम, कन्वेयर, फ्लशिंग लाइन, पानी के टैंक, बोतल रैक और अन्य घटक होते हैं।

1, रैक: पूरी तरह से 75x45 वर्ग ट्यूब वेल्डेड स्टेनलेस स्टील, प्लेट सामग्री SUS304, उच्च शक्ति, अच्छी कठोरता, हल्के वजन, सुंदर उपस्थिति, साफ करने में आसान और इतने पर।स्वचालित बोतल निकायों और चेसिस वेल्डिंग.

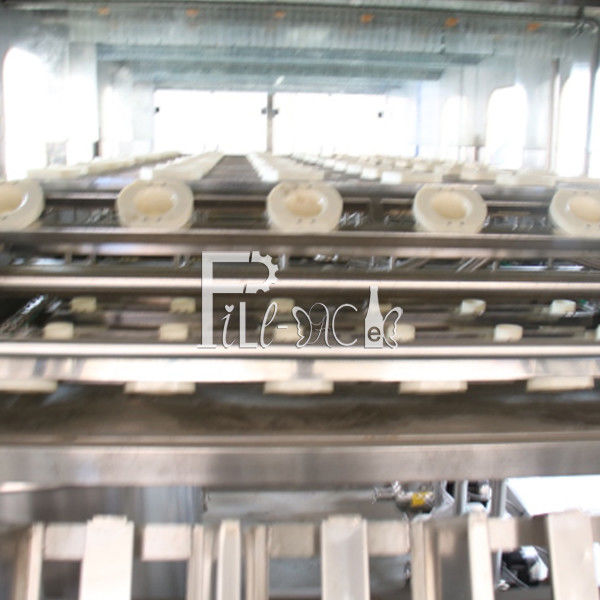

2, कन्वेयर: चालित रस्सी, चेन, प्रोप बोतल रैक, ठोस बोतल कप आदि, जिसमें चेन, रस्सी को अधिक वैज्ञानिक और अधिक परिपूर्ण बनाने के लिए सावधानीपूर्वक डिज़ाइन किया गया है।
3, मुख्य ड्राइविंगः आवृत्ति नियंत्रण बोतल बोतल कन्वेयर स्टेशन हर एक निश्चित समय रहता है, chain plate relative to the position of the automatic bottle and the angular position off the bottle also undergo a rigorous calculation to ensure accurate positioning of the entire automatic operation .
4, समायोजनः आप पूरी श्रृंखला की लोचदार स्थिरता सुनिश्चित करने के लिए श्रृंखला अंत असर बोल्ट समायोजित कर सकते हैं।

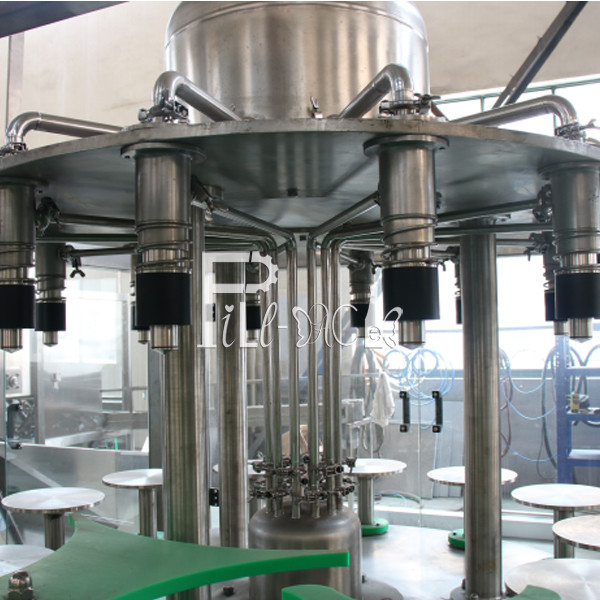

पाइप वाशिंग मशीन पाइप कनेक्शन SUS 316 से बने हैं, मेरी कंपनी के अद्वितीय घूर्णी सर्पिल SUS 316 नोजल का उपयोग, धोने के बिंदुओं मजबूत प्रयासों के लिए अच्छा प्रभाव, उच्च दक्षता कोई मृत अंत है।

धोने को 24 बार में विभाजित किया जाता है और प्रत्येक धोने के चरणों के बाद क्षारीय तरल, निर्जलित पानी और शुद्ध पानी से जल निकालने के स्टेशन निर्धारित किए जाते हैं, प्रत्येक स्टेशन का समय 18S होता है।
जब बिजली चालू है, पीएलसी था बिजली शुरू काम, नियंत्रण contactor खींचो तो गर्म शहद, potions, वापसी पानी, शुद्ध पानी पंप काम शुरू, तो आउटपुट संकेत इन्वर्टर के लिए,फ्लशिंग और भरने के लिए कन्वेयर चेन कन्वेयर इलेक्ट्रिकल काम, तो स्वचालित बोतल धीरे-धीरे प्रत्येक प्रक्रिया में बोतल बनाता है फ्लशिंग शुरू होता है (फ्लशिंग समय और ल्यू तापमान टच स्क्रीन के माध्यम से समायोजित किया जा सकता है), फ्लशिंग पूरा हो गया है,बोतल के बाद बोतल रैक नीचे कन्वेयर पर गिरने के लिए.
मशीन में तीन टैंक हैं: 1 पीसी गर्म क्षारीय शराब टैंक, 1 पीसी बाँझ पानी टैंक, 1 पीसी शुद्ध पानी टैंक।
बाल्टी को पहले चरण में धोने के लिए जाना होगा, नल के पानी से पूर्व धोने के लिए, इसे सीधे पाइपों से मशीन से जोड़ा जाएगा; दूसरा से चौथा चरण गर्म क्षारीय तरल पदार्थ ((65°C) धोने के लिए है;
फिर 5वें चरण में बाल्टी को टपकाना होगा; मशीन 6वें से 7वें चरण में धोने के लिए आरओ जल उपचार प्रणाली में लवणता जल से आने वाले वापसी जल का उपयोग करेगी,यह सीधे पाइप के साथ cnnected किया जाएगाइसके बाद आठवें चरण में बाल्टी को ड्रिप किया जाएगा; बाद के नौवें से बारहवें चरणों में SUS 316 टैंक के बाँझ पानी से बाल्टी को अच्छी तरह से धोया जाएगा;13वें चरण में बाल्टी को ड्रिप किया जाएगा; हम 14वें से 15वें चरण में टैंक से शुद्ध पानी से बोतलों को धोएंगे; अंतिम चरण में, बाल्टी को सूखने के लिए ड्रिप किया जाएगा और बाहर आ जाएगा।
प्रत्येक चैनल में एक डोजिंग टैंक होता है जो एक फ़नल और फ़िल्टर के रूप में कार्य करता है।इसे पानी के टैंक के फ़नल से साफ किया जा सकता है इसे वॉशिंग मशीन के ठीक से काम करने पर प्रभाव डाले बिना ऑपरेशन के दौरान बदला जा सकता है, एक Plexiglass कवर के साथ एक फनल, आप पानी के स्तर की निगरानी के अंदर कर सकते हैं।
टैंक में निम्न स्तर का अलार्म होता है, जब बहुत अधिक पानी होता है, तो यह ओवरफ्लो पोर्ट से बह सकता है; क्षारीय टैंक थर्मोस्टैटिकली नियंत्रित हीटर से लैस होते हैं।
प्रत्येक टैंक में एक निचला जल निकासी है, मिश्रित पानी जल निकासी नलिका के माध्यम से आउटलेट के माध्यम से छोड़ दिया जाता है।
शुद्ध जल विशेष जल टैंक रैक से सुसज्जित नहीं है, विदेशी तैयार पानी पंपों तक सीधी पहुंच है।
प्रत्येक पंप आउटलेट में एक वाल्व है, स्वचालित रूप से पानी बंद धोने गारंटी, पास;काम नहीं करता है जब आउटलेट वाल्व से पानी अपने टैंक में वापस (पूरा पानी पाइपलाइन से पहले पंप के लिए वापस)पंप को बार-बार चालू करने से बचने के लिए, पंप का जीवन बेहतर होता है।
बोतल के बाहर तंत्र में सपोर्टिंग बाल्टी, बोतल रैक स्टैंड, ऊर्ध्वाधर सिलेंडर और अन्य घटक बोतलें शामिल हैं, बोतल धोने को पूरा किया जाता है, बोतल से गिरने के बाद,सीधे कन्वेयर पर.
12 पीसी वॉशिंग नोजल हैं, गति सभी समायोज्य हैं।

5 गैलन बैरल वाशिंग मशीन के पैरामीटर:
सामग्री: फ्रेम SUS 304, संपर्क भागों ((पंप, पाइप और नोजल) SUS 316.
विद्युत खपतः 3KW/H ((होस्ट मोटर); 12 पीसी पानी पंप, प्रत्येक के लिए 0.37KW/H;
1 पीसी बाल्टी इनलेट और आउटलेट कन्वेयर मोटर, 0.75KW/H प्रत्येक के लिए। कुलः 8.94KW/H
पानी की खपतः नल के पानी और रिटर्न वाटर वाशिंग के लिए 1000L/H;
प्रत्येक टैंक की मात्रा 1000L है, यह प्रति 5 घंटे टैंकों में पानी बदलने की जरूरत है
भाप की खपतः शून्य (आल्काइन तरल के लिए विद्युत हीटिंग का उपयोग करें)

ऑटो लोडिंग-अनलोडिंग डिवाइस
दबावः 0.6Mpa
हवा की खपतः 0.15 m3/min

फ्रेम SUS 304, 38*38 वर्ग ट्यूब, वायवीय घटक: AirTAC-ताइवान

5 गैलन बैरल वाशिंग मशीन का विवरणः
