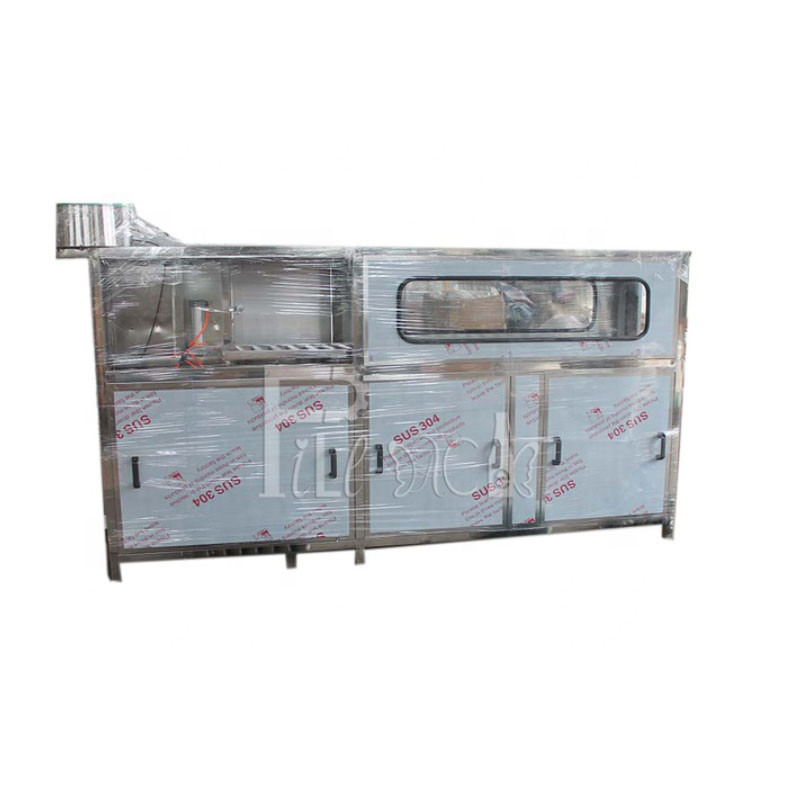

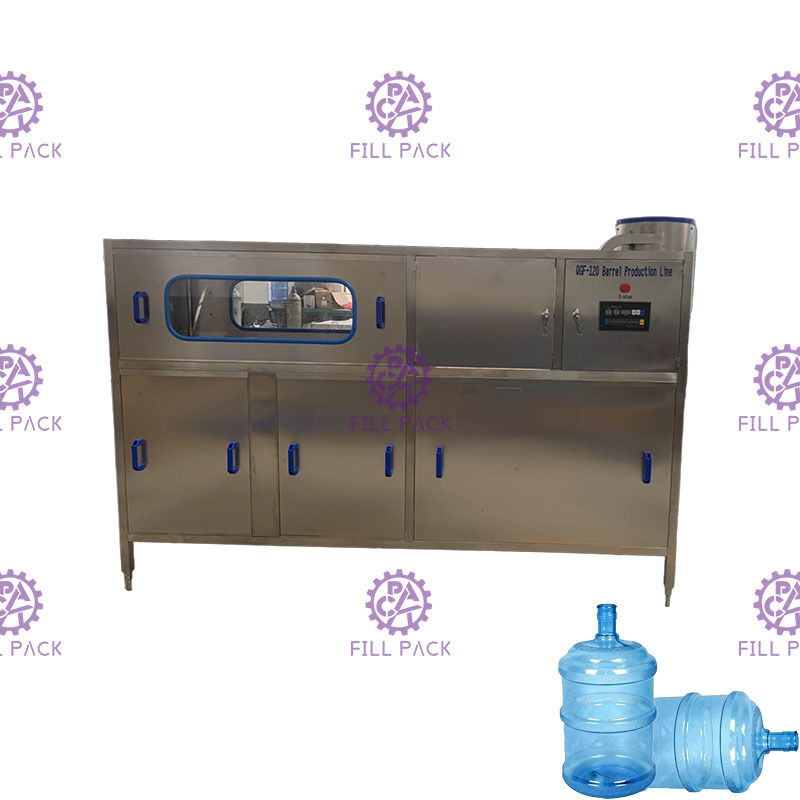

120bph PLC Sus304 5 गैलन वाटर बॉटलिंग उपकरण

१, पूर्ण SUS304 के साथ मोनोब्लॉक रिंसर-फिलर-काॅपर

सिद्धांत:

यह गैलन जल उत्पादन संयंत्र एक साथ जार धोने-भरने-कैपिंग कार्यों के साथ एकीकृत है;

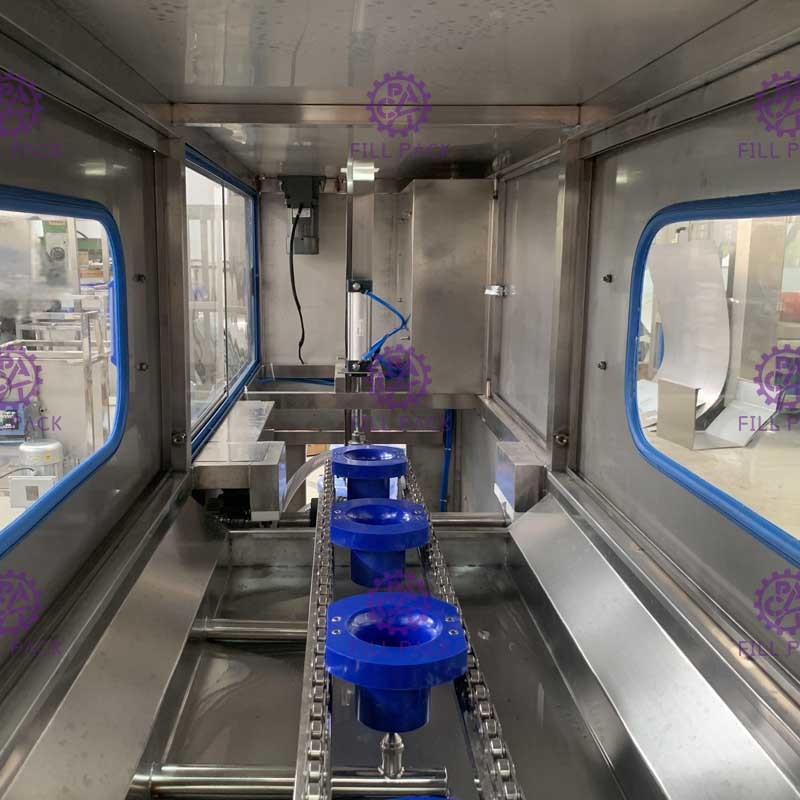

कार्यकर्ता जार धारक पर मैन्युअल रूप से खाली जार लोड करता है, जार के साथ जार धारक को जार धोने के लिए अग्रिम रूप से स्थानांतरित किया जाएगा, ट्रांसमिशन बल गियर सिलेंडर द्वारा होता है;

धुलाई को ३ भागों में विभाजित किया जाएगा, पहली प्रक्रिया कीटाणुनाशक द्रव द्वारा होती है, दूसरी प्रक्रिया पुनर्चक्रण जल धुलाई द्वारा होती है, तीसरी प्रक्रिया शुद्ध पानी द्वारा होती है;

धोने के बाद, गुरुत्वाकर्षण बल के साथ संचरण श्रृंखला द्वारा जार धारक से कोण प्लेट पर नीचे गिरेंगे;

फिर जार को सिलेंडर को अंडर फिलिंग हेड में धकेल कर धकेला जाएगा, फिर फिलिंग स्टार्ट;

फिलिंग वॉल्यूम को फिलिंग टाइम सेट अप द्वारा नियंत्रित किया जा सकता है।

भरे हुए जार को बाद में खाली जार द्वारा अंडर कैपिंग हेड में धकेल दिया जाएगा।

कार्यकर्ता ने कैप लोडर में बहुत सारे अव्यवस्थित कैप लगाए, कैप लोडर कैप को स्वचालित रूप से कैप रेल में लोड करने के लिए सॉर्ट करेगा।जब भरी हुई बोतलें कैपिंग हेड के नीचे से गुजरती हैं, तो कैप जार नेक पर गिरेगी, फिर कैपिंग सिलेंडर कैप प्रेसिंग सिलेंडर द्वारा कैपिंग स्वचालित रूप से करेगा।

पात्र:

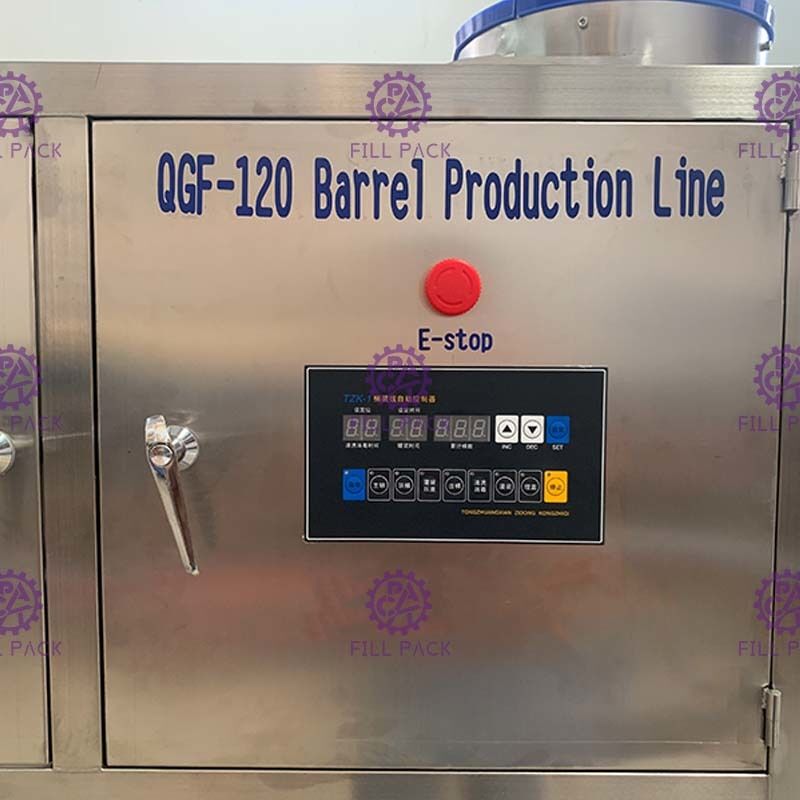

1, पूरी मशीन पीआईडी ​​​​माइक्रो कंप्यूटर सिस्टम द्वारा नियंत्रित होती है, सभी सिलेंडर यात्रा की गणना पहले से संचालित दूरी के लिए की जाती है;

2, मशीन स्वचालित मॉडल के तहत काम कर सकती है, मैनुअल मॉडल मशीन की जाँच के लिए है;

पैरामीटर:

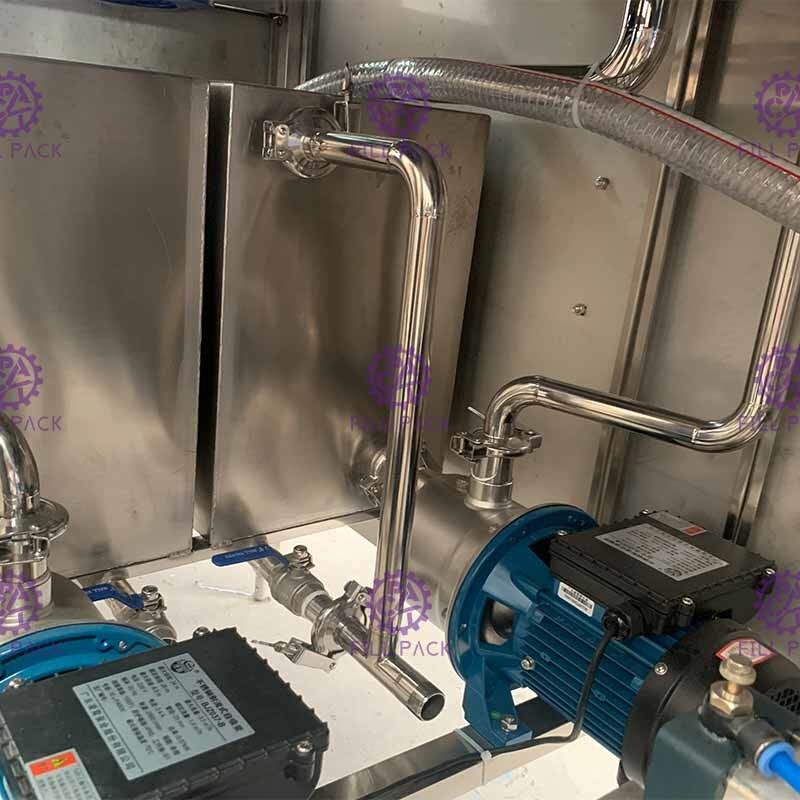

रिंसिंग पंप 1: 0.37KW

रिंसिंग पंप 2: 0.37KW

पंप भरना: 0.55KW

कैप छँटाई मोटर: 0.09KW

आयाम: 2500*650*1600mm (कैप लोडर के बिना)/2500*650*1800mm (शीर्ष पर कैप लोडर के साथ)

+ 2000 मिमी कन्वेयर

पैकिंग का आकार: 2800*700*1600mm (बिना कैप लोडर के)/2800*700*1800mm (शीर्ष पर कैप लोडर के साथ)

वजन: 400 किग्रा

2, रोलर कन्वेयर 3, प्रकाश की जाँच करना
