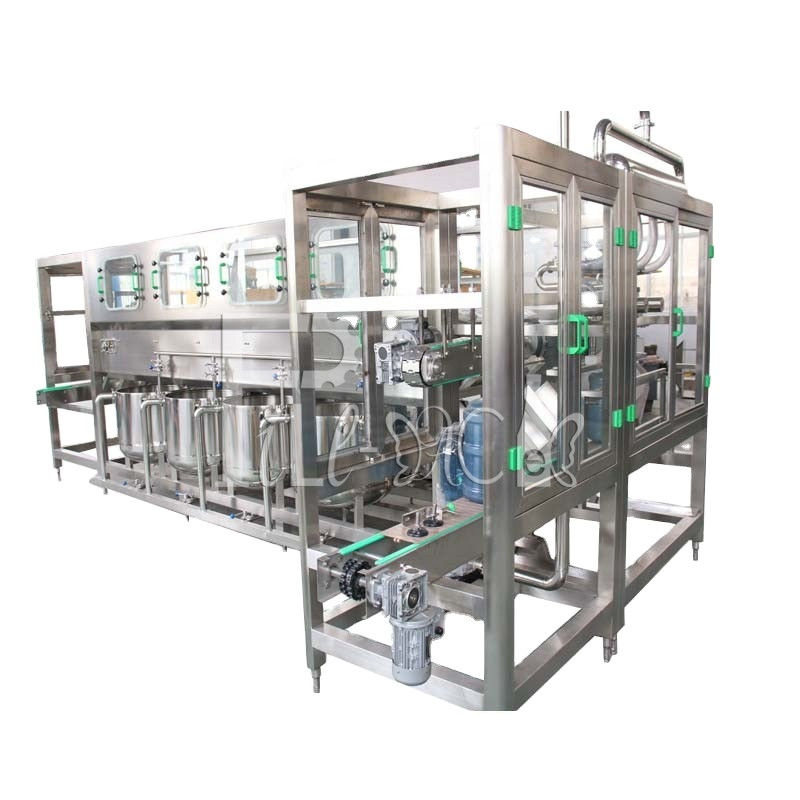

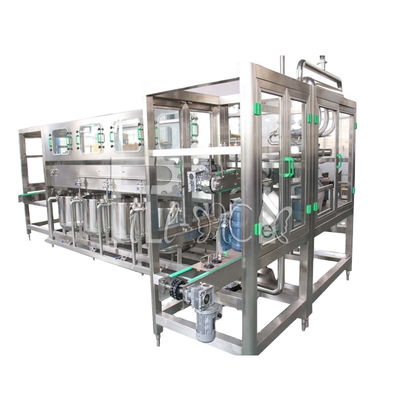

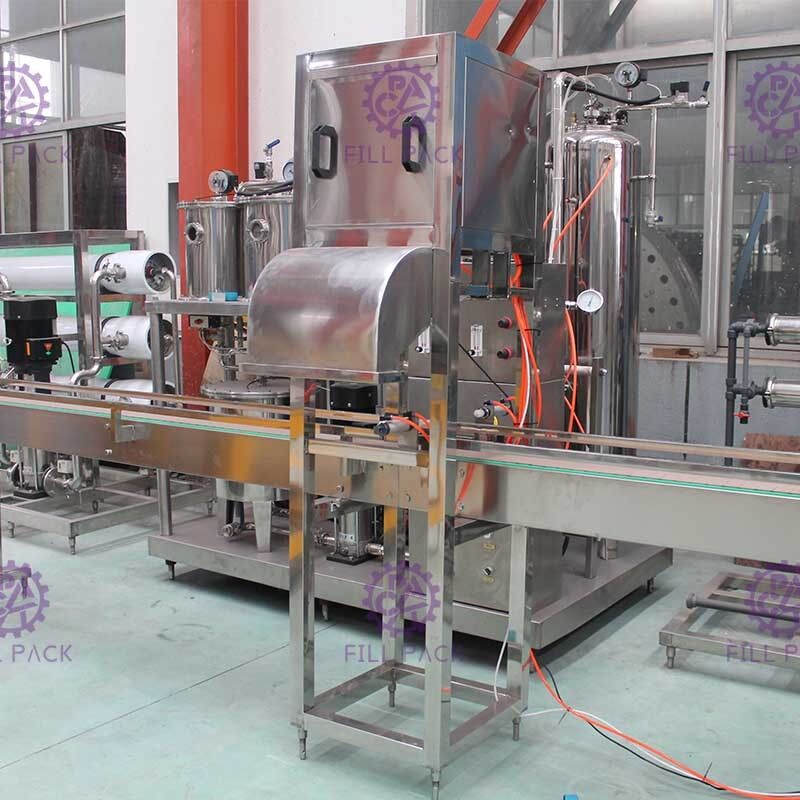

600BPH पूर्ण स्वचालित चार लाइन मोनोब्लॉक गैलन भरने की मशीन अतिप्रवाह वाल्व के साथ

मशीन धोने, भरने और कैपिंग को एक साथ एकीकृत करती है। यह बैरल पानी का उत्पादन करने के लिए आदर्श मशीन है। पूरी मशीन स्टेनलेस स्टील 202 शेल का उपयोग कर रही है, जंग प्रतिरोधी, आसानी से साफ की जा सकती है। मुख्य विद्युत भाग सभी ब्रांडेड हैं। एयर चैनल सिस्टम एयर TAC ब्रांड उत्पाद का उपयोग करता है। मशीन कॉम्पैक्ट निर्माण के साथ है, बस छोटे कमरे पर कब्जा करती है, काम करने की दक्षता अधिक है। मशीन को नियंत्रित करने के लिए केवल 2 ऑपरेटरों की आवश्यकता होती है, जो कारखाने के लिए एक अच्छा विकल्प है।

मशीन सेटअप को फर्श स्क्रू को प्लग करने की आवश्यकता नहीं है, केस उतारने के बाद, मशीन को सपाट फर्श पर सेट करें, और फिर स्टैंड की ऊंचाई को समायोजित करें और सभी स्टैंड दबाव को औसत करें। मशीन अच्छी तरह से स्थापित होने के बाद, पानी के पाइप, नाली पाइप और बिजली, एयर पावर के माध्यम से अंदर जाएं।

कार्य प्रक्रिया:

बैरल भरने वाली इकाई को 3 चरणों में विभाजित किया जा सकता है: धोना, भरना और कैपिंग, कुल 18 कार्य स्टेशन

1, 1 इलेक्ट्रिक हीटिंग स्टेशन

2, 2 कीटाणुनाशक धोने के स्टेशन

3, 1 टपकने वाला स्टेशन

4, 2 वापसी जल स्टेशन

5, 2 शुद्ध जल स्टेशन

6, 1 टपकने वाला स्टेशन

एक तरफ 9 स्टेशन, दोनों तरफ 18 स्टेशन

नीचे के रूप में कार्य प्रक्रिया:

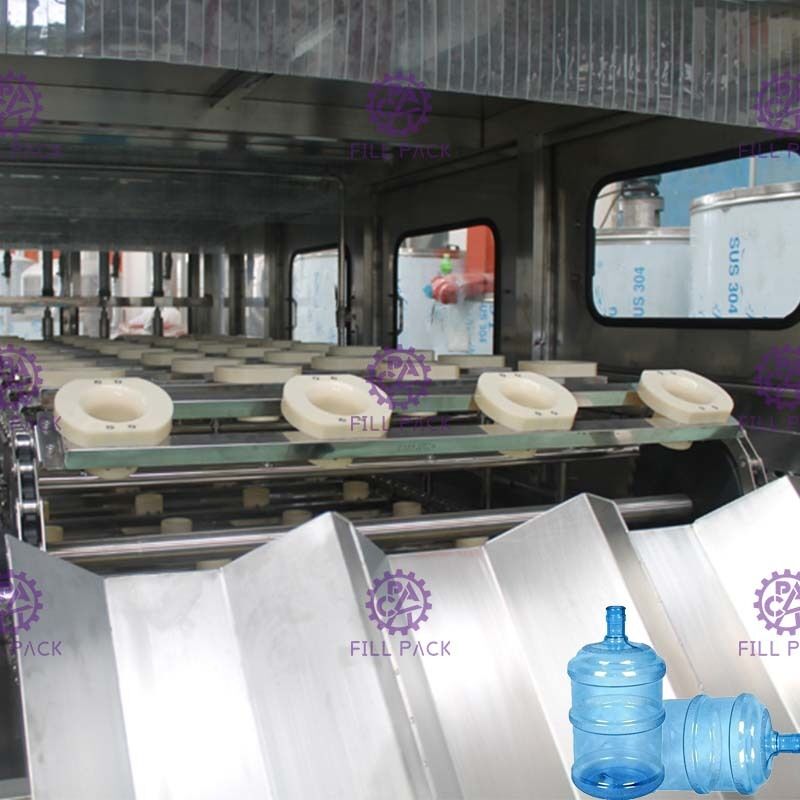

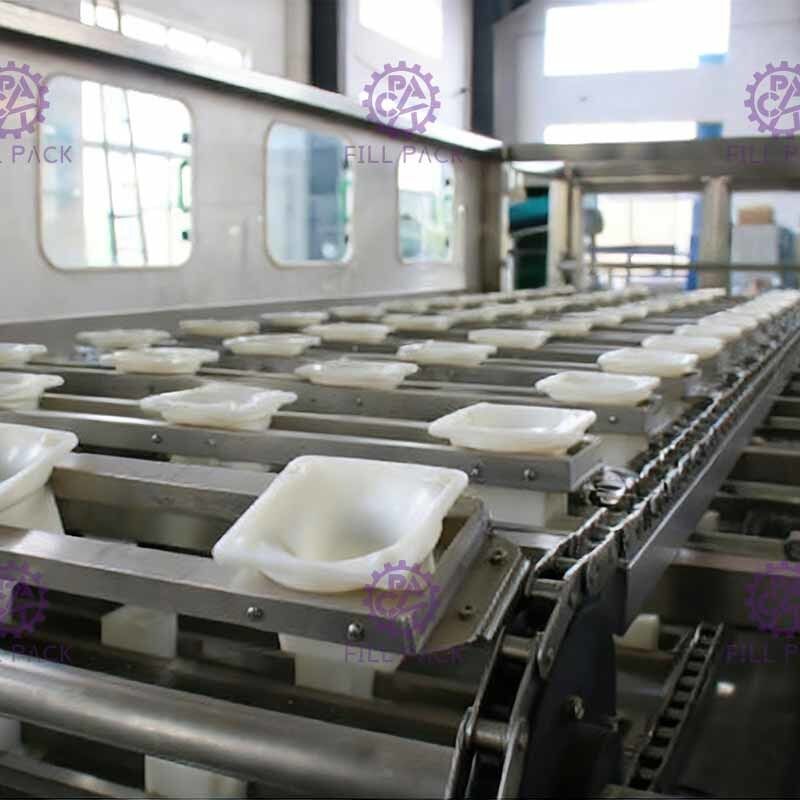

• खाली बोतलें चेन और बोतल धारक के माध्यम से धोने और कीटाणुशोधन स्टेशनों में प्रवेश करती हैं। (धोने वाली बोतल 9 स्टेशनों से गुजरती है) धोने की प्रक्रिया को 4 चरणों में विभाजित किया जाएगा: 1, गर्म क्षार पानी धोना 2, थाइमरोसाल धोना；3, साफ पानी धोना, 4, शुद्ध पानी धोना। हर धोने का चरण 8S के लिए सेट किया जाता है, धोने के बाद, टपकने के लिए 10S होंगे। जब ड्राइव मोटर एक खाली बोतल के साथ चलती है, और चेन पर सेंसर के साथ पोजिशनिंग इंडक्शन जोन में प्रवेश करती है, तो पोजिशनिंग सेंसर स्विच ड्राइव मोटर को रोकने के लिए एक संकेत भेजता है, और उसी समय, कुल्ला बोतल पानी पंप प्रदर्शन करना शुरू कर देता है। फ्लशिंग और कीटाणुशोधन कार्य (फ्लशिंग समय PLC प्रोग्राम सेटिंग द्वारा नियंत्रित किया जाता है);

2. कुल्ला करने के बाद, कुल्ला की गई खाली बोतलों को बोतल धोने की ड्राइव तंत्र द्वारा ले जाया जाता है, और बोतल धकेलने वाले रैक पर गिर जाती है। बोतल धकेलने वाला सिलेंडर खाली बोतलों को भरने की स्थिति में धकेलने के लिए काम करता है, ताकि भरने वाला नोजल पानी की बोतल के मुंह के साथ संरेखित हो, आदि। पानी के फ्लश होने के बाद, भरने वाला पंप भरना शुरू कर देता है। (भरने का समय उपयोगकर्ता द्वारा आवश्यकतानुसार समायोजित किया जाता है)

3. जब भरना पूरा हो जाता है, तो PLC एक नियंत्रण संकेत भेजता है, भरने वाला सोलनॉइड वाल्व बंद हो जाता है, और भरना बंद हो जाता है। भरने के पूरा होने के बाद, भरे हुए पानी की बोतल को अगले पानी की बोतल द्वारा कैपिंग क्षेत्र के कवर में भेजा जाता है और ग्रंथि क्षेत्र में भेजा जाता है, कैपिंग सिलेंडर कैपिंग डिवाइस को कैप को कसकर दबाने के लिए चलाता है। इस बिंदु पर, एक वॉश सिंचाई चक्र पूरा हो गया है।

पैरामीटर:

सिलेंडर: एयर टेक-ताइवान

मैग्नेटिक वाल्व: एयर टेक-ताइवान

राइजिंग पंप-फिलिंग पंप: नानफांग

PLC: मित्सुबिशी जापान

सामग्री: SUS304

पावर: 22KW

आयाम: 5000*2300*1800mm

वजन: 1000kg

1.8, स्वचालित कैप लिफ्टर-वॉशर

स्वचालित कैप एलिवेटर को बोतलों के कैप को कैपिंग मशीन में उठाने के लिए डिज़ाइन किया गया है, जहां कैपिंग से पहले एक कैप सॉर्टिंग मशीन है। इसका उपयोग न केवल पेय उद्योग में किया जाता है, बल्कि इसका उपयोग खाद्य, हार्डवेयर, पैकेजिंग, चिकित्सा और रासायनिक उद्योग में भी किया जा सकता है।

विशेषताएँ:

मशीन पारंपरिक यूजर इंटरफेस का उपयोग करती है, सरल, सुरक्षित और विश्वसनीय

मशीन के मुख्य भाग उच्च गुणवत्ता वाले 304 स्टेनलेस स्टील के हैं

मशीन GMP आवश्यकताओं को पूरा करती है, आसान डिस-असेंबली, सफाई और रखरखाव

पैरामीटर:

मॉडल: TSJ-1200

गति: 20-50 पीसी/मिनट

सामग्री: SUS304

मोटर पावर: 0.37kw

आयाम: 800*800*3000

वजन: 130kg
