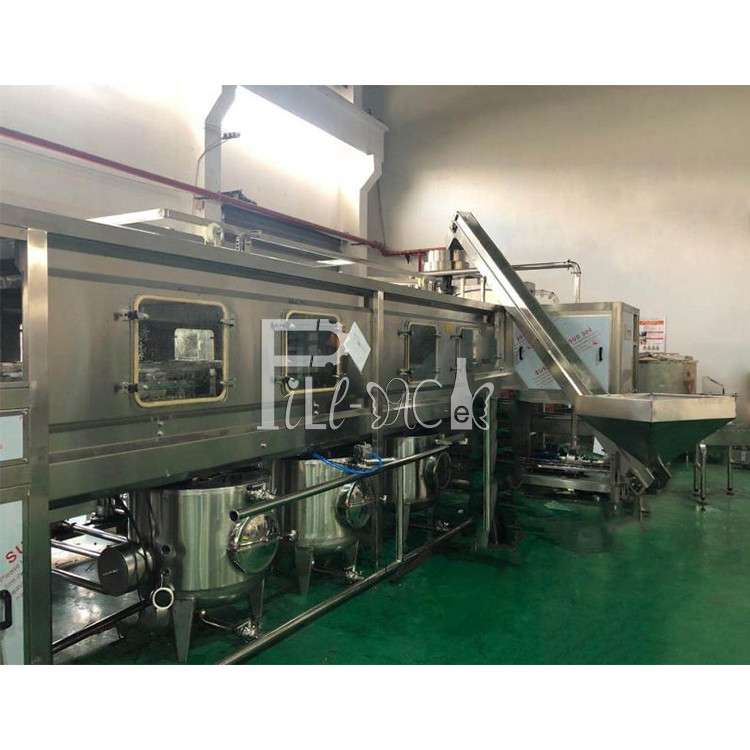

1200bph मिनरल वाटर बॉटलिंग मशीन उत्पादन लाइन पूर्ण 5 गैलन / 20L बोतल पानी भरने की मशीन

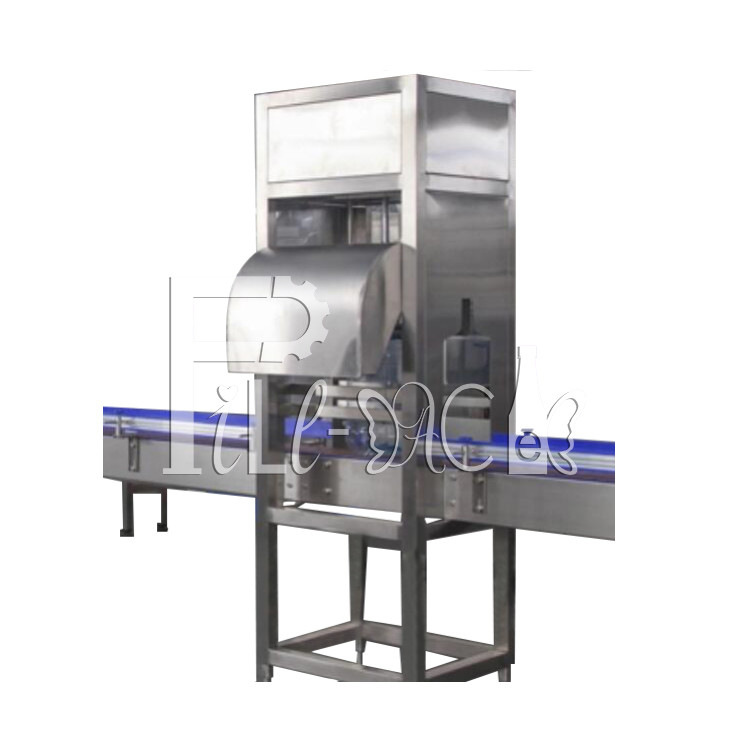

1.1, स्वचालित डी-कैपर

यह गैलन बोतल बाहरी ब्रश लाइन सिलेंडर द्वारा संचालित है, पीएलसी द्वारा नियंत्रित है; बैरल जाँच द्वारा स्वचालित रूप से काम करना;
डी-कैपिंग हेड पंजे के उपकरण और सिलेंडर से बना है, डी-कैपिंग हेड की स्थिति ऊपर और नीचे जा सकती है, पंजे के उपकरण को विभिन्न कैप के लिए उपयुक्त होने के लिए थोड़ा समायोजित किया जा सकता है।
जब गैलन की बोतल मशीन में आती है, तो डी-कैपिंग हेड नीचे चला जाएगा और पंजे का उपकरण बैरल कैप के किनारों को कसकर पकड़ेगा, और फिर कैप को उतारने के लिए बैरल को उठाएगा; और जब कैप उतार दिए जाते हैं, तो कंप्रेसर हवा कैप को कैप हॉपर में उड़ा देगी, फिर क्लाइंट के अपने होल्डर में बाहर गिर जाएगी;
पंजे का दबाव कैप की सुरक्षा के लिए समायोजित किया जाता है;

सामान्य

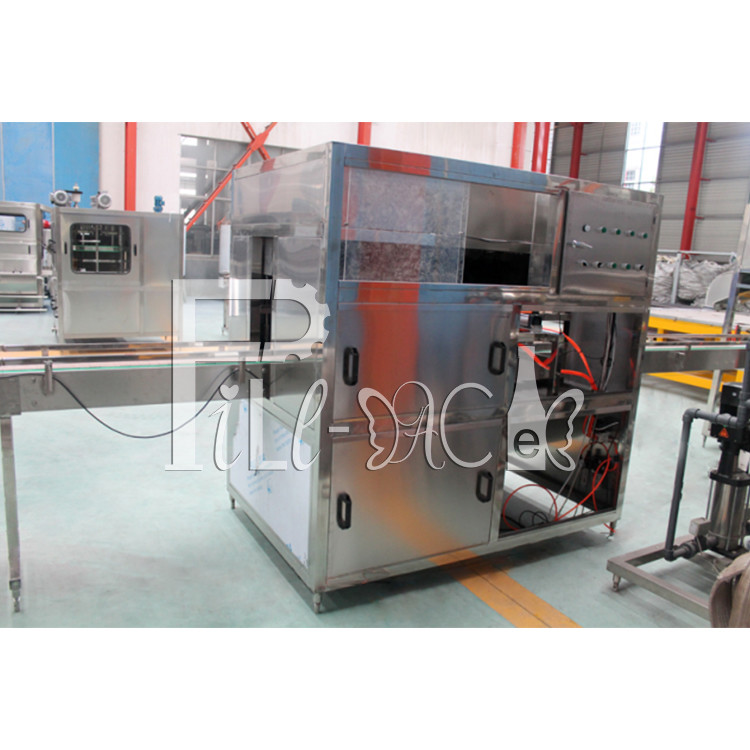

गैलन बोतल बाहरी ब्रश लाइन का उपयोग गैलन जार बाहरी ब्रश धोने के लिए किया जाता है; जब जार को कन्वेयर द्वारा मशीन में भेजा जाता है, तो मोटर द्वारा संचालित अंदर के ब्रश जल्दी से घूमते हैं। मुख्य ब्रश का आकार जार के आकार और आकार के अनुसार बनाया जाता है, जो जार गर्दन और कंधे को पूरी तरह से धो देगा। ब्रश धोने के समय पानी दिखाना भी किया जाएगा।

आयाम: 1800*1550*1750mm
वजन: 200kg
पावर: 3KW

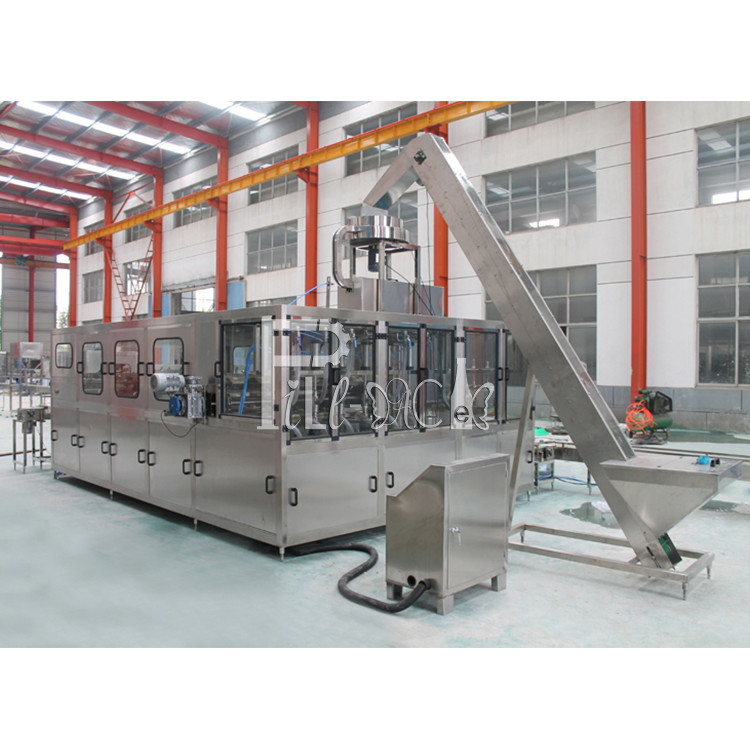

मोनोब्लॉक जार रिंसर

वॉशिंग मशीन में मुख्य रूप से फ्रेम, ट्रांसमिशन भाग, फ्लशिंग लाइनें, पानी की टंकियां, बोतल रैक और अन्य घटक होते हैं।

1, रैक: पूरी तरह से 80x80 वर्ग ट्यूब वेल्डेड स्टेनलेस स्टील, उच्च शक्ति, अच्छी कठोरता, हल्का वजन, सुंदर उपस्थिति, साफ करने में आसान आदि। स्वचालित बोतल बॉडी और चेसिस वेल्डिंग।

2, ट्रांसमिशन: संचालित स्प्रोकेट, चेन, प्रोप बोतल रैक, ठोस बोतल कप, आदि, जिसमें चेन, स्प्रोकेट को सावधानीपूर्वक डिज़ाइन किया गया है ताकि इसे और अधिक वैज्ञानिक और अधिक परिपूर्ण बनाया जा सके।

3, मुख्य ड्राइविंग: आवृत्ति नियंत्रण बोतल कन्वेयर स्टेशन हर एक निश्चित समय तक रहता है, चेन प्लेट स्वचालित बोतल की स्थिति के सापेक्ष और बोतल से कोण की स्थिति भी सटीक स्थिति सुनिश्चित करने के लिए पूरे स्वचालित संचालन की कठोर गणना से गुजरती है।

4, समायोजन: आप यह सुनिश्चित करने के लिए चेन एंड बेयरिंग बोल्ट को समायोजित कर सकते हैं कि लोचदार स्थिरता की पूरी चेन।

पाइप स्टेनलेस स्टील वॉशिंग मशीन पाइप कनेक्शन से बने होते हैं, सर्पिल नोजल में अच्छे प्रभाव के लिए मजबूत प्रयास करने वाले वॉशिंग पॉइंट होते हैं, उच्च दक्षता कोई डेड एंड नहीं।

कुल्ला को 18 बार में विभाजित किया गया है और क्षार तरल, रीसाइक्लिंग रिटर्न बैक वाटर, एसेप्टिक वाटर और शुद्ध पानी द्वारा प्रत्येक कुल्ला चरणों के बाद ड्रेनिंग स्टेशन स्थापित किए जाते हैं, प्रत्येक स्टेशन का समय 8S है।

पैरामीटर:

सिलेंडर: AirTAC-Taiwan

मैग्नेटिक वाल्व: AirTAC-Taiwan

वायु खपत: 0.6M3/min; 0.6Mpa

राइजिंग पंप-फिलिंग पंप: Nanfang

मोटर: LJL ZheJiang

पीएलसी: मित्सुबिशी जापानी

हीटिंग पावर: 18KW, अन्य पार्ट्स पावर: 6KW

आयाम: 11000*2300*2200mm

वजन: 5000kg

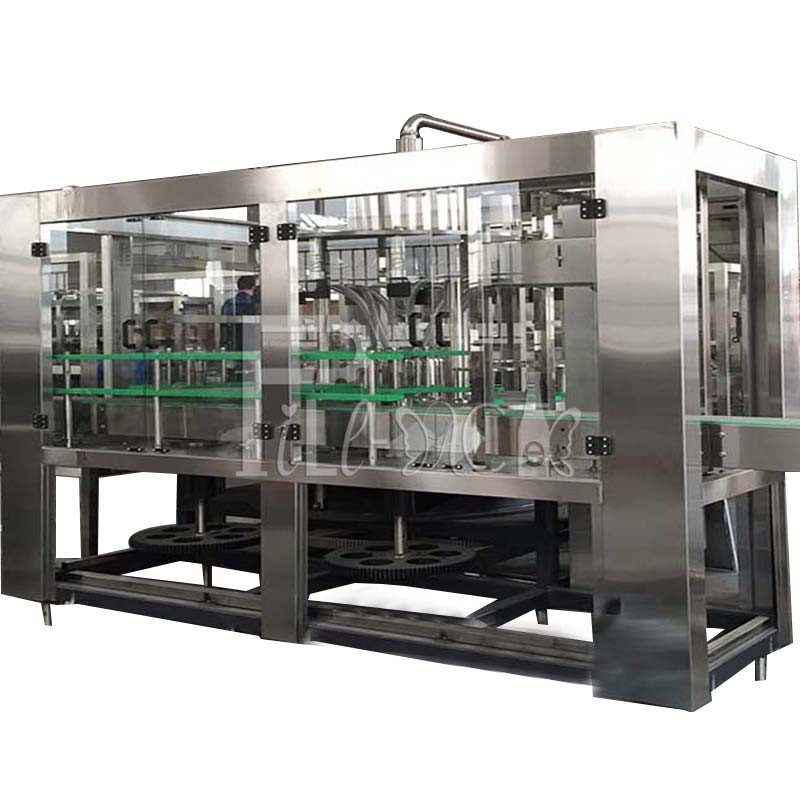

स्वचालित रोटरी जार फिलर:

सामान्य:

यह मशीन माइक्रो प्रेशर फिलिंग को अपनाती है जो पंप के माध्यम से तरल को पानी में सिंचाई करती है, हमेशा यह सुनिश्चित करती है कि भरने की प्रक्रिया सिंचाई तरल की बैरल से भरी हुई हो, सिंचाई तरल बैरल के शीर्ष में एक दबाव सेंसर होता है, एक दबाव सेंसर इनवर्टर में सिग्नल के माध्यम से इनवर्टर द्वारा पंप मोटर की गति को नियंत्रित करता है, इस प्रकार निरंतर भरने के दबाव को सुनिश्चित करता है।

बोतल को एक स्टार व्हील द्वारा बोतल भरने की मशीन में डाला जाता है, भरने के क्षेत्र में शुरुआती बिंदु तक पहुंचने के लिए, कैम के साथ रोलर बोतलें ऊपर उठेंगी, एक बोतल भरने के लिए भरने वाला वाल्व शुरू करें, और शरीर के साथ, आदि एक साथ सिंक्रोनस रूप से घूमते हैं; बोतलें सिंचाई अंत बिंदु लोडिंग जोन पर पहुंचती हैं, कैम रोलर बोतलों तक पहुंचने के लिए कम स्व-रीसेट क्लोज फिलिंग वाल्व के साथ, स्टार व्हील के साथ बैरल के अंत को बोतल भरने की मशीन से बाहर भेज दिया जाता है।

घटक:

पीएलसी: मित्सुबिशी

एयर घटक: AirTAC

पानी के पंप: NanFang

ट्रांसड्यूसर: मित्सुबिशी

पैरामीटर:

पावर: 5KW

भरने के सिर: 9pcs

आयाम: 2900*2700*2200mm

वजन: 2500kg
