ओवरफ्लो वाल्व के साथ 200BPH 5 गैलन बॉटलिंग मशीन

उत्पाद विवरण

200BPH 5 गैलन पानी उत्पादन लाइन/उपकरण/संयंत्र गैलन बाल्टी अतिप्रवाह वाल्व के साथ



1.1, सेमी-ऑटो डी-कैपर और वॉशर



कार्यकर्ता ने इस्तेमाल किए गए जार को डी-कापर स्थिति के दाईं ओर रखा, गर्दन को छेद में डालने के साथ, वर्कर फुट प्रेस पेडल को गर्दन से टोपी छोड़ने के लिए;और फिर कार्यकर्ता को मशीन धोने की स्थिति के बाईं ओर डालने के लिए जार लेने की जरूरत है।जार डालने के बाद, खिड़की को बंद करने की जरूरत है।फिर वॉशर अपने आप चालू हो जाएगा।धोने के दौरान, जार के अंदर का ब्रश और धुलाई का समय पूर्व-निर्धारित होता है, समय समाप्त होने पर मशीन बंद हो जाएगी।ग्राहक की आवश्यकता के रूप में हीटिंग फ़ंक्शन को चालू / बंद किया जा सकता है।

पैरामीटर:

पावर: 1.12KW बिना हीटिंग, 2.12KW हीटिंग के साथ

प्लेट मोटाई: 1 मिमी

मशीन घन आकार: 25 * 25 मिमी

घन मोटाई: 1.5 सेमी

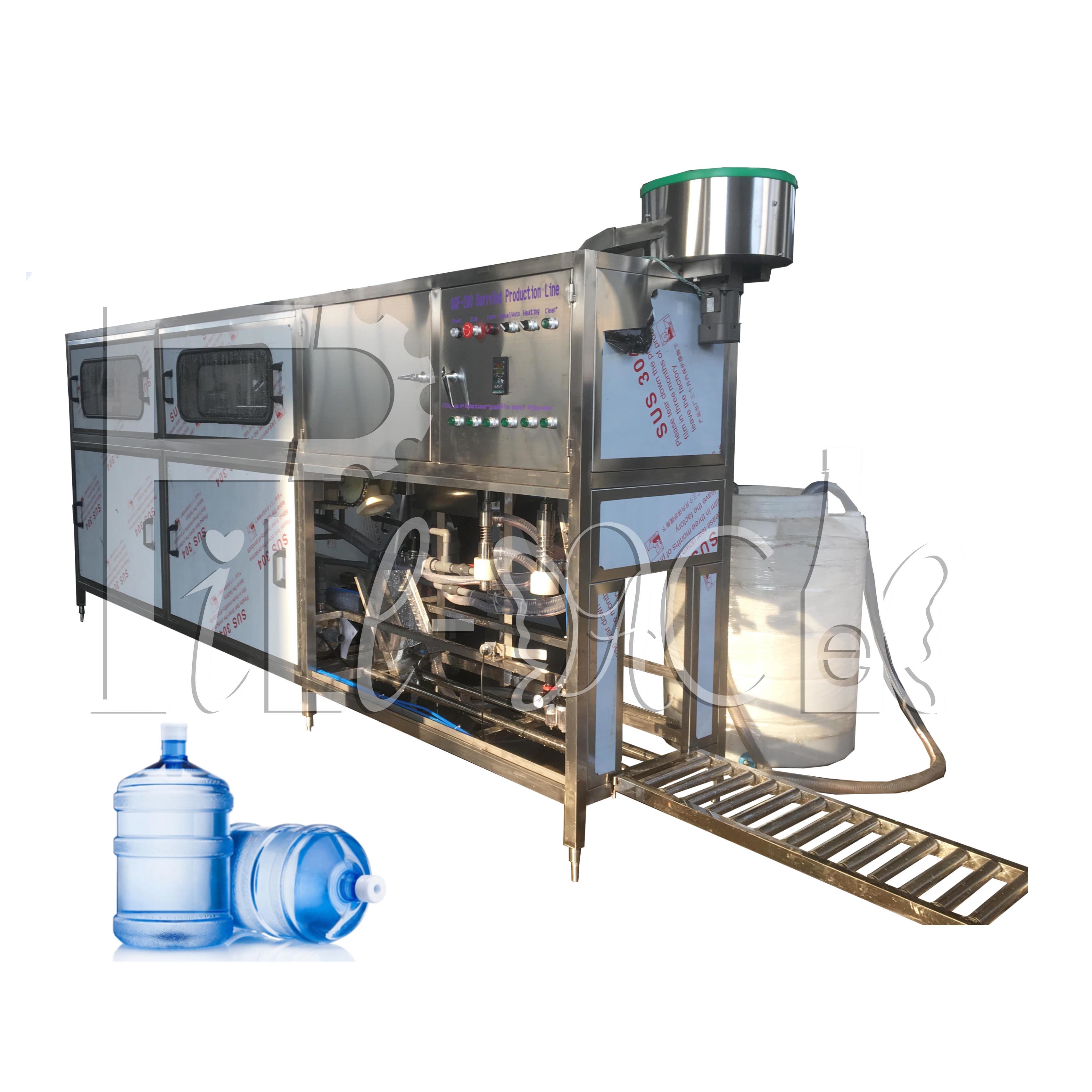

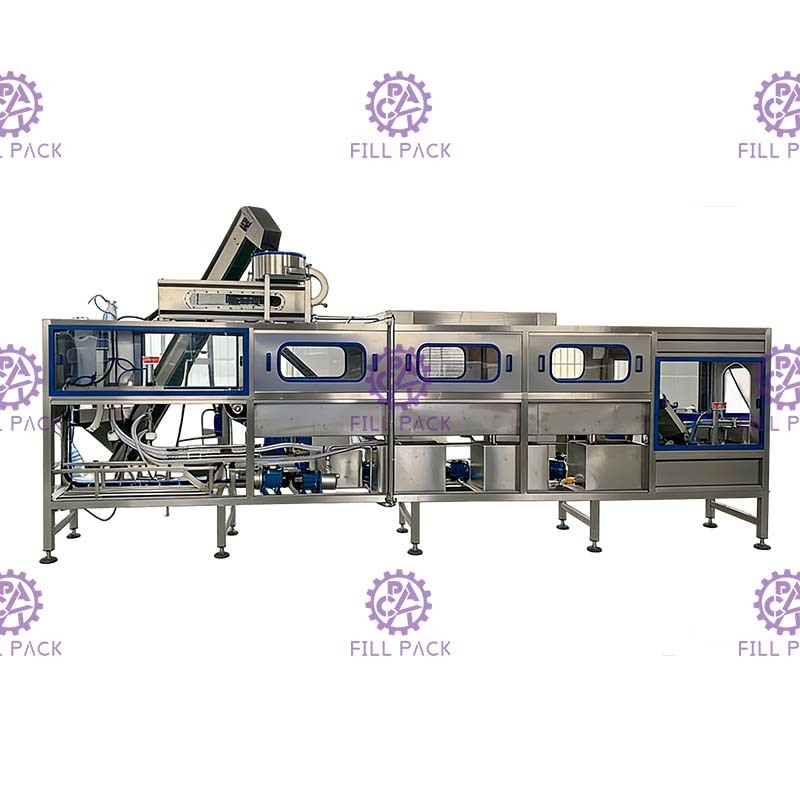

1.2 मोनोब्लॉक रिंसर-फिलर-कापर



रेफरी के लिए पीएलसी नियंत्रण में 200BPH रिंसिंग फिलिंग और कैपिंग यूनिट

सिद्धांत:

मशीन एकीकृत वाशिंग फिलिंग और कैपिंग एक साथ है।यह बैरल पानी के उत्पादन के लिए आदर्श मशीन है।पूरी मशीन स्टेनलेस स्टील 304 का उपयोग कर रही है, सड़ांध प्रतिरोधी, आसानी से साफ किया जा सकता है। मुख्य बिजली के हिस्से सभी ब्रांडेड हैं।एयर चैनल सिस्टम एयर टीएसी ब्रांड उत्पाद का उपयोग करता है। मशीन कॉम्पैक्ट निर्माण के साथ है, छोटे कमरे पर कब्जा कर लेगी, कार्य कुशलता अधिक है। केवल 2 ऑपरेटरों को नियंत्रित करने की आवश्यकता है, कारखाने का चयन करने के लिए एक अच्छा विकल्प है।



मशीन सेट अप को प्लग फ्लोर स्क्रू की आवश्यकता नहीं है, केस लेने के बाद, मशीन को फ्लैट फर्श पर सेट करें, और फिर स्टैंड ऊंचाई समायोजित करें और औसत होने के लिए सभी स्टैंड दबाव समायोजित करें।मशीन अच्छी तरह से स्थापित होने के बाद, पानी के पाइप, नाली के पाइप और बिजली, वायु शक्ति के माध्यम से अंदर आएं।



कार्य करने की प्रक्रिया:

बैरल फिलिंग यूनिट को 3 चरणों में विभाजित किया जा सकता है: धुलाई, फिलिंग और कैपिंग, कुल 9 वर्किंग स्टेशन, काम करने की प्रक्रिया नीचे दी गई है:

(1) खाली बैरल माउथ टू बैरल सीट सेट करें, हेडस्टैंड की स्थिति के दौरान खाली बैरल को धोया जाएगा, बैरल डालने के लिए 4 वर्किंग स्टेशन।

(2) धोने की प्रक्रिया को 4 चरणों में विभाजित किया जाएगा: 1, गर्म क्षार पानी की धुलाई 2, थिमेरोसल धुलाई ；3, साफ पानी की धुलाई, 4, शुद्ध पानी की धुलाई। हर धोने का चरण 8 एस पर सेट है, धोने के बाद, 10 एस होगा टपकने के लिए।

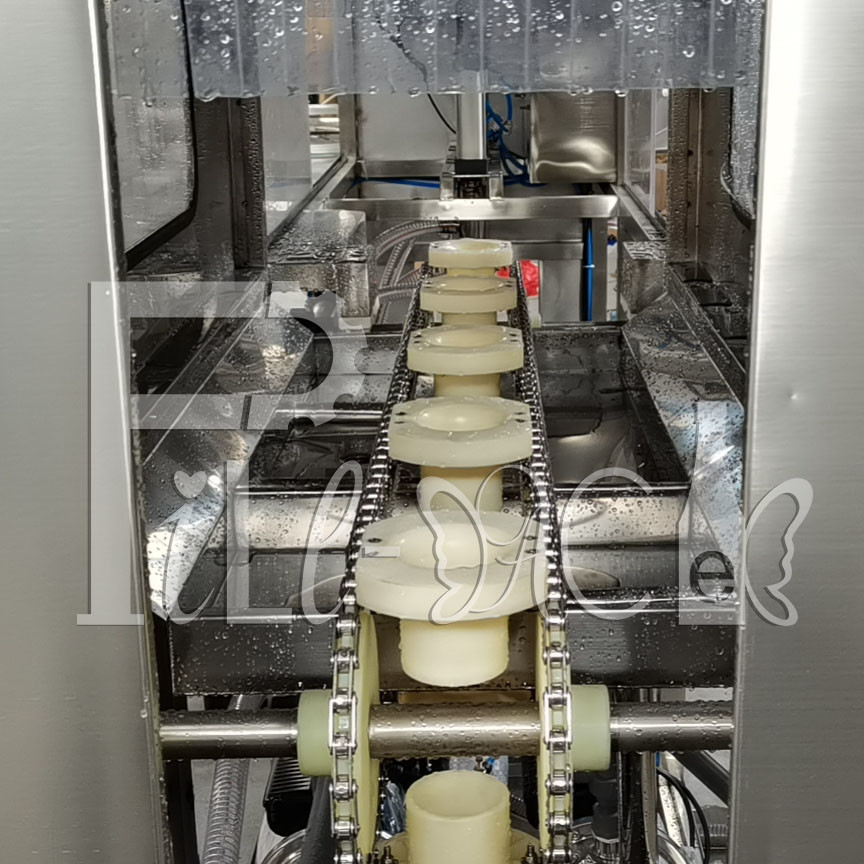

(3) धोने के बाद बैरल पासिंग चेन के माध्यम से 45 डिग्री नीचे चला जाएगा और चेन पासिंग आउट होगा और 45 डिग्री बैरल लिफ्ट सिलेंडर द्वारा भरने की स्थिति में बदल जाएगा।

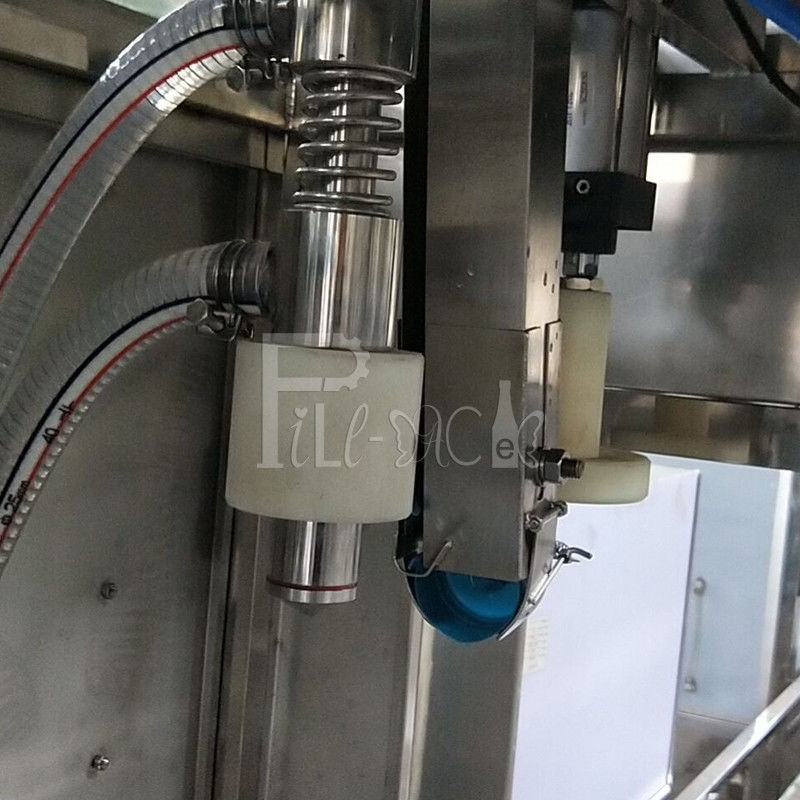

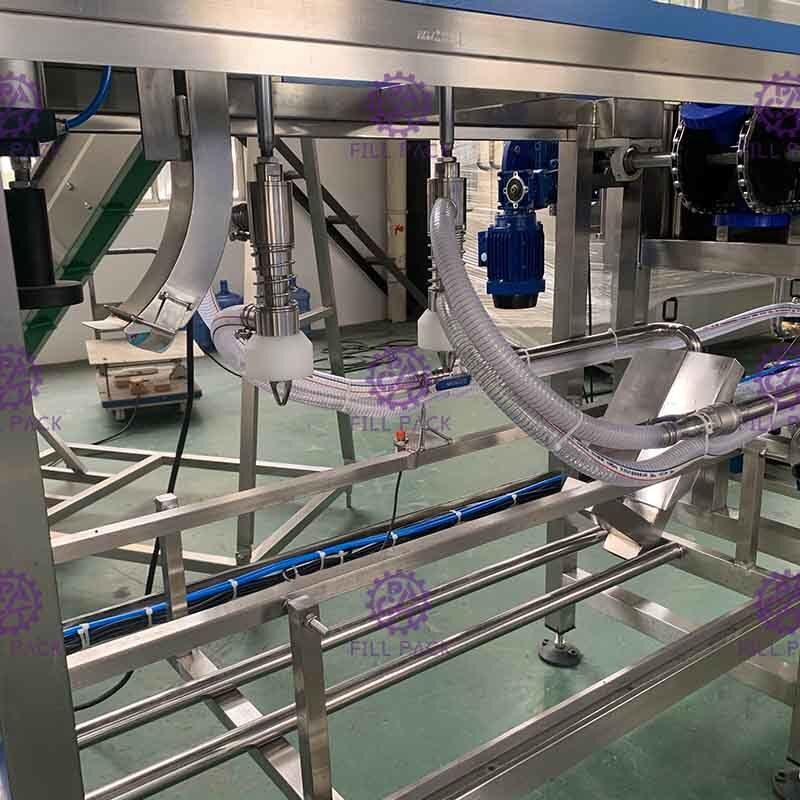

(4) भरने का मूल्य सिलेंडर द्वारा बैरल में डालने और भरने के लिए शुरू होगा, भरने का समय पीएलसी द्वारा नियंत्रित किया जाता है, और भरने का समय तरल सतह भरने के अनुसार नियंत्रण कक्ष द्वारा समायोज्य होता है। भरने के बाद, अतिरिक्त पानी शुद्ध पानी में वापस आ जाएगा स्वचालित वेंट द्वारा टैंक, यह पानी की खपत को कम कर सकता है। (पानी की टंकी शामिल नहीं है)

(5) प्रक्रिया समाप्त होने के बाद, भरे हुए बैरल को बैरल स्टॉप सिलेंडर द्वारा कैपिंग स्थिति में धकेल दिया जाएगा, अब तक की पूरी प्रक्रिया समाप्त हो गई है।



पात्र:

1, पूरी मशीन पीआईडी ​​​​माइक्रो कंप्यूटर सिस्टम द्वारा नियंत्रित होती है, सभी सिलेंडर यात्रा की गणना पहले से संचालित दूरी के लिए की जाती है;

2, मशीन स्वचालित मॉडल के तहत काम कर सकती है, मैनुअल मॉडल मशीन की जाँच के लिए है;



पैरामीटर:

सिलेंडर: एयर टेक-ताइवान

चुंबकीय वाल्व: एयर टेक-ताइवान

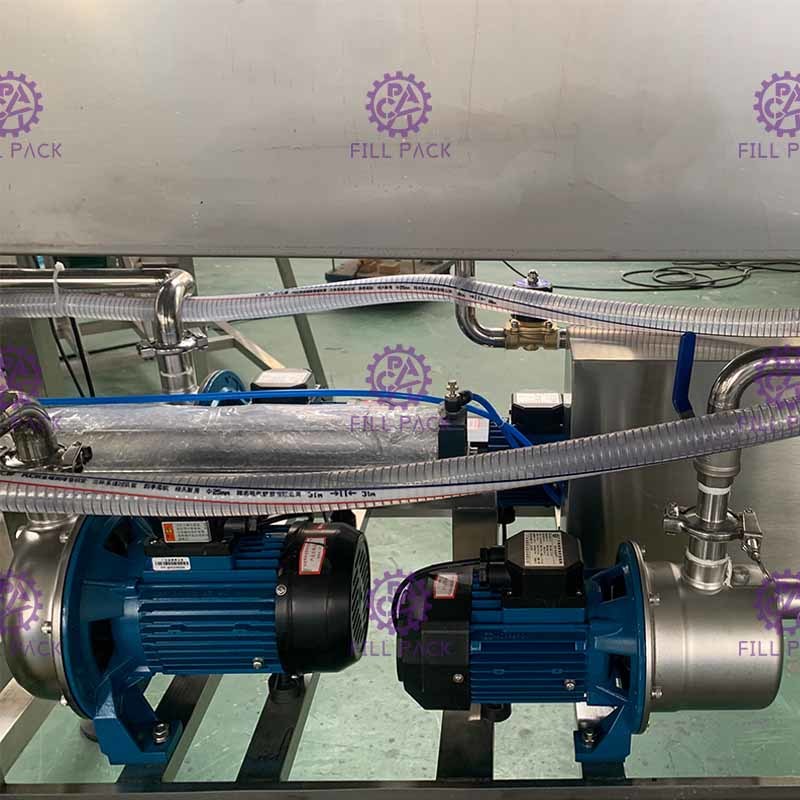

राइजिंग पंप-फिलिंग पंप: नानफैंग

मोटर: TWT ताइवान

पावर: 5.3 किलोवाट

आयाम: 3300*780*1740mm

वजन: 320 किग्रा





1.3, प्रकाश की जाँच

पावर: 0.09 किलोवाट आयाम: 1000 * 100 * 450 मिमी वजन: 10 किलो



1.5, हीट सिकोड़ने वाली मशीन

विशेष रूप से बैरल कैप फिल्म के लिए भाप उत्पन्न करने और सुरंग को सिकोड़ने के लिए विद्युत बॉयलर सहित एसयूएस 304 शीट के साथ आवेदन;

पावर: 20 किलोवाट

आयाम: 800*600*1200mm

वजन: 100 किग्रा





1.6, सॉलिड इंक रोल कोडिंग मशीन





विवरण:

फोटोइलेक्ट्रिक इंटीग्रेशन तकनीक, उन्नत सॉलिड इंक व्हील के उपयोग में इंस्टेंट प्रिंटिंग और इंस्टेंट ड्राई का उत्कृष्ट प्रदर्शन है, जिसे मिटाना आसान नहीं है।मशीन डिजाइन में उन्नत है, निर्माण में सटीक है, संचालन में स्थिर है, इलेक्ट्रॉनिक नियंत्रण द्वारा स्थिति में लंबे समय तक नियंत्रित है, मनमाने ढंग से समायोज्य, फोटोइलेक्ट्रिक रूप से नियंत्रित प्रिंटिंग क्रियाएं और मायने रखता है, और प्रिंट करने योग्य शीट्स की संख्या निर्धारित की जा सकती है।

स्वचालित छँटाई, स्वचालित गिनती, यादृच्छिक स्थिति, पूर्व निर्धारित मुद्रण समय के साथ, कागज के बक्से, लेबल, टैग, प्रमाणपत्र, आदि की सतह इंडेंटेशन या रंग मुद्रण उत्पादन तिथि, उत्पाद बैच संख्या, समाप्ति तिथि, निरीक्षण योग्यता आदि के लिए लागू। इंडेंटेशन स्पष्ट है, रंग वैकल्पिक है, मुद्रण की गति तेज है, तात्कालिक मुद्रण तत्काल सूखा, हानि और अन्य फायदे हैं।





प्रदर्शन और विशेषताएं:

फ़ीचर ड्यूलमार्किंग राउंड के टी-टाइप या टी-टाइप अरेंजमेंट पर लागू होता है, टी-1-11 रो 1-10 लाइन्स / कैरेक्टर: आर-टाइप 1-8 ओके, 1-8 वर्ड / लाइन।शब्द अनाज विनिर्देश 2 मिमी, 2.5 मिमी, 3 मिमी उपलब्ध हैं।

टैग कागज, कार्डबोर्ड और प्लास्टिक की फिल्म, एल्यूमीनियम पन्नी पर मुद्रित किए जा सकते हैं।

मशीन स्वचालित, उच्च गति, उच्च दक्षता, अधिकतम मुद्रित 300 प्रति मिनट।



तकनीकी पैमाने:

आदर्श	एफपी-380एफ
वोल्टेज	एसी 220/50V 110/60HZ
शक्ति	180W
ठोस स्याही रोलर	35 * 32 मिमी
मुद्रण गति	≤300 पीसी / मिनट
वस्तु का आकार	एल: 50-500 मिमी डब्ल्यू: 30-190 मिमी
मैक्स प्रिंटिंग लाइन	टी प्रकार (10.5 पीटी): 11 लाइन्स (अधिकतम 10 प्रकार / रेखा) आर टाइप(10.5PT):8 लाइन्स (मैक्स.8टाइप्स/लाइन)
मुद्रण आकार	60 - 250 मिमी . के भीतर
आकार टाइप करें	2*1.5mm(8PT) 2.5*2mm(9PT) 3*3mm(10.5PT) 4*2.5mm(18PT)
शुद्ध वजन	23 किग्रा
आयाम	440*345*300mm



पूरी लाइन के लिए पैकिंग जानकारी:

नहीं।	विवरण	पैकिंग	मात्रा	आयाम (मिमी)	वज़न
1	डी-काॅपर और ब्रश वॉशर	लकड़ी का बक्सा	1पैकेज	900*900*1250	250 किलो
2	फिलर, लाइट चेकर, रोलर कन्वेयर, सिकुड़ सुरंग, कोडिंग मशीन	लकड़ी का बक्सा	1पैकेज	4030*760*1770	700KG



संयंत्र लेआउट ड्राइंग (मिमी):

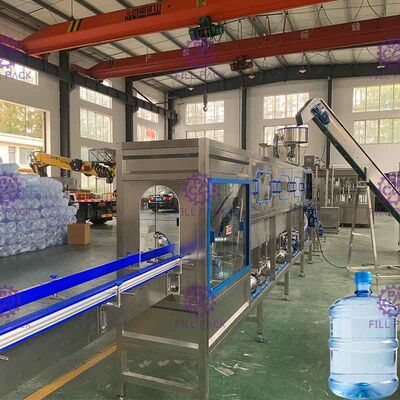

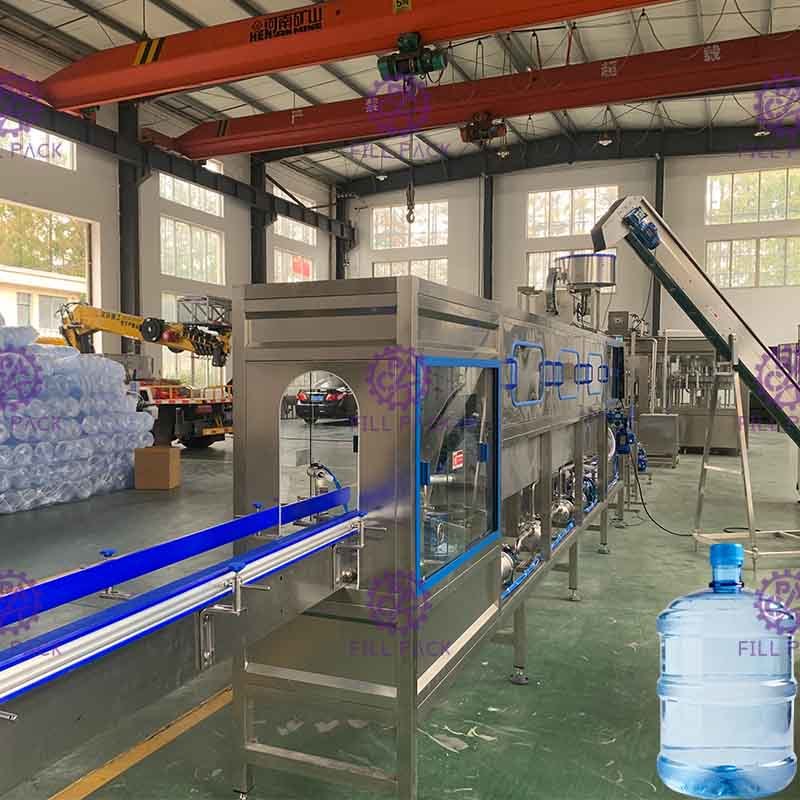

रेफरी के लिए पूरी उत्पादन लाइन।
