3L / 5L / 10L खनिज बोतल भरने की मशीन लाइन शुद्ध पानी 3 1 प्लास्टिक 1000BPH 7.5KW में

उत्पाद विवरण

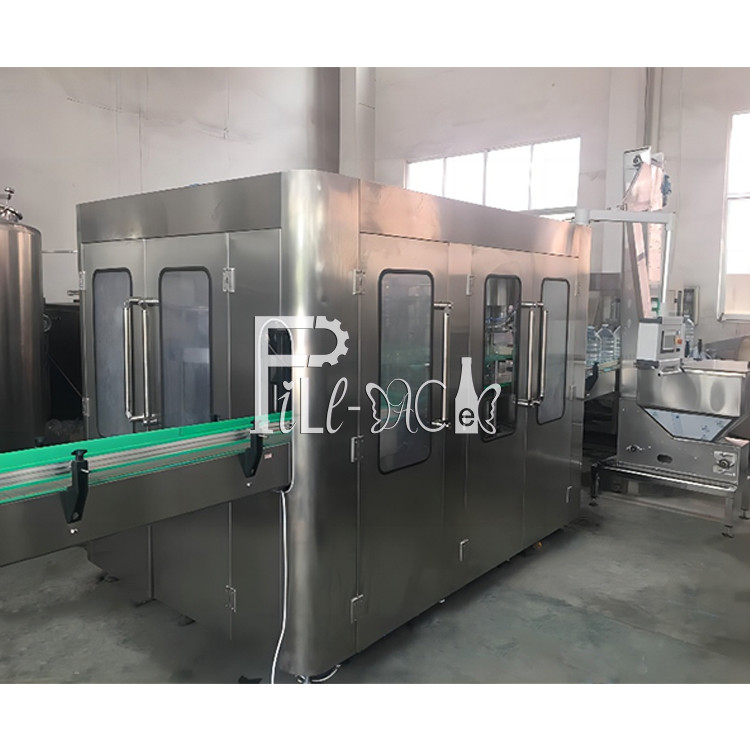

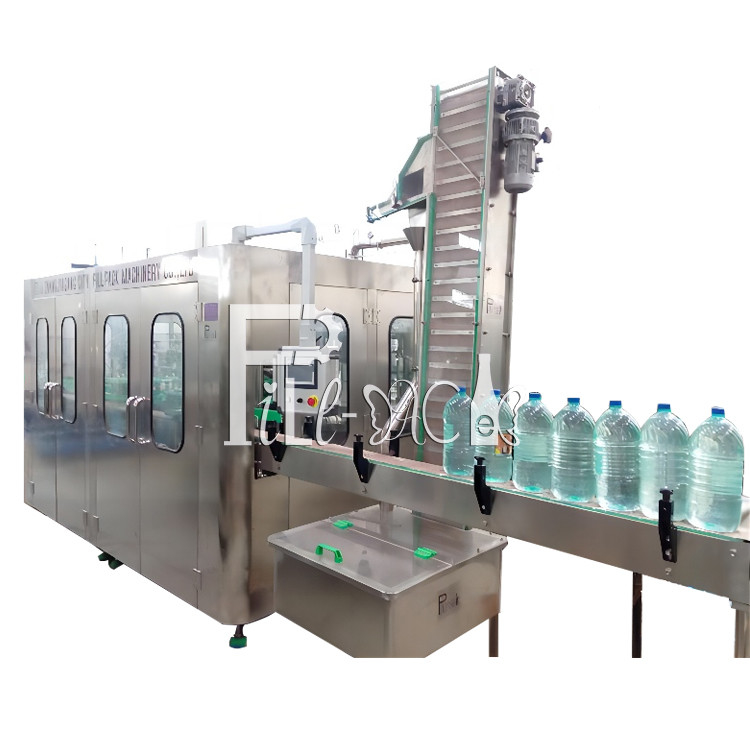

3L / 5L / 10L मिनरल प्योर वाटर 3 इन 1 प्लास्टिक बड़ी बोतल भरने की मशीन उपकरण प्लांट सिस्टम बॉटलिंग लाइन

कार्य सिद्धांत:

यह उपकरण पॉलिएस्टर बोतलों में पैक किए गए गर्म जूस या ठंडे पानी के गैर-सोडा पेय के उत्पादन में उपयोग किया जाता है। धुलाई, भरना और कैपिंग एक ही मशीन में एकीकृत हैं। डिजाइन में जापान और जर्मनी की सबसे उन्नत तकनीक का उपयोग किया गया है। गुरुत्वाकर्षण निश्चित तरल सतह भरने का उपयोग किया जाता है। भरना तेज है, तरल की मात्रा सटीक रूप से नियंत्रित होती है और टपकने और रिसाव से बचा जाता है। बोतल धोने की प्रक्रिया में स्प्रिंग क्रैम्प्स का उपयोग किया जाता है। खाली बोतलों को कन्वेयर रेल के साथ 180~ घुमाया जा सकता है। आंतरिक और बाहरी धुलाई के दो बार होते हैं, बोतल धोने की दक्षता अधिक होती है। स्प्रिंग टाइप लिक्विड लीवर कंट्रोलिंग फिलिंग वाल्व द्वारा भरना, कोई टपकन नहीं। तरल लीवर को नियंत्रित करना आसान है। सभी निर्माण SUS304 से बने हैं, भरने वाले वाल्व के अंदर कोई मृत कोना नहीं है। पेंच कैपिंग के लिए चुंबकीय टोक़ का उपयोग किया जाता है। पेंच कैपिंग की शक्ति को बिना चरणों के समायोजित किया जा सकता है। पेंच कैपिंग की शक्ति को भी ठीक किया जा सकता है, और कैप क्षतिग्रस्त नहीं होंगे, कैपिंग विश्वसनीय है। पूरे सिस्टम में विशेष रूप से गर्म जूस भरने के दौरान गर्म भरने के तापमान को बनाए रखने के लिए विद्युत ताप कोल्ड-हीट टैंक संलग्न है। और यह ठंडे पानी भरने के लिए आसान विद्युत ब्रेक डाउन द्वारा हीटिंग को भी रोक सकता है। इसे एक साथ काम करने के लिए अतिरिक्त भाप प्रणाली की आवश्यकता नहीं है। पूरी मशीन मानव-मशीन इंटरफेस के रूप में टच-स्क्रीन के साथ पीएलसी द्वारा नियंत्रित होती है। भंडारण टैंक में पेय पदार्थों की मात्रा को स्वचालित रूप से नियंत्रित किया जा सकता है। जब कोई बोतल नहीं होती है तो भरना और कैपिंग स्वचालित रूप से बंद हो जाएगा। जब बोतलें गलत तरीके से क्रैम्प्ड हो जाती हैं या जब कैप उपलब्ध नहीं होते हैं, तो मशीन स्वचालित रूप से बंद हो सकती है। आवृत्ति बदलने की तकनीक का उपयोग ऑपरेशन की गति को निर्बाध रूप से समायोजित करने के लिए किया जाता है। उत्पादन क्षमता को डिजिटल रूप से प्रदर्शित किया जा सकता है और इसे आसानी से समायोजित किया जा सकता है।

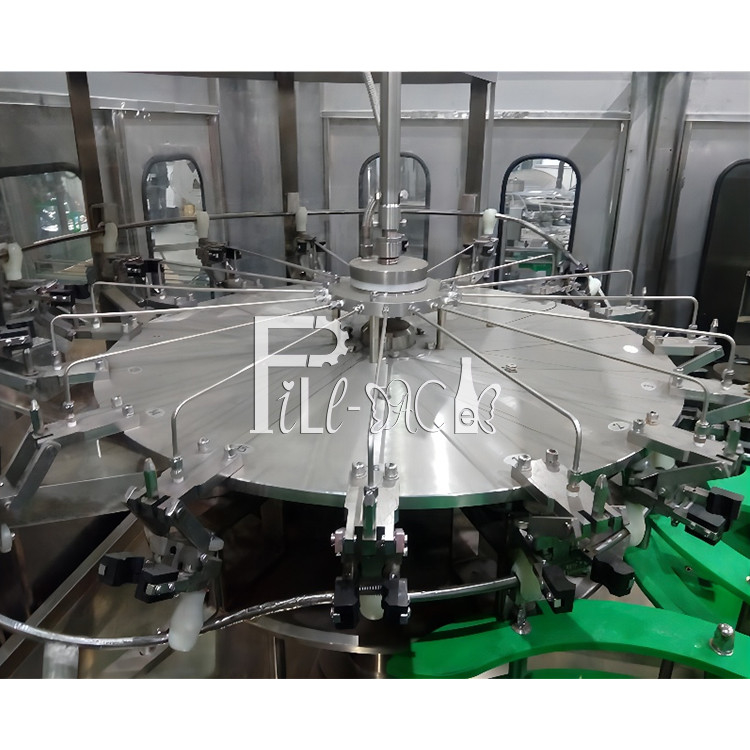

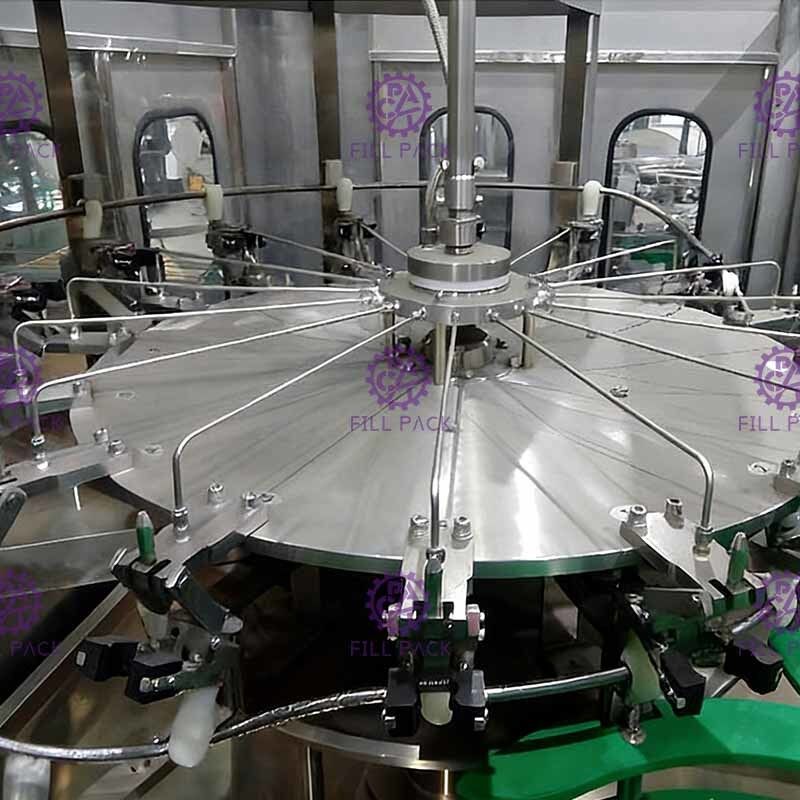

कुल्ला भाग

1) नीचे के ढांचे, ट्रांसमिशन भागों और कुछ भागों को छोड़कर जो विशेष सामग्री से बने होने चाहिए। अन्य स्पेयर पार्ट्स स्टेनलेस स्टील 304 से बने हैं।

2) रोलर बेयरिंग स्टेनलेस स्टील से बना है, सीलिंग रिंग EPDM सामग्री से बना है, और प्लास्टिक UMPE से बना है।

3) ग्रिपर स्टेनलेस स्टील से बना है, वह स्थिति जहां बोतल का गला पकड़ा जाता है, वह भी स्टेनलेस स्टील से बना है, पारंपरिक रबर ग्रिपर की तुलना में, यह बहुत अधिक स्वच्छता, टिकाऊ है, और कोई त्वरित-पहनने वाले हिस्से नहीं हैं, बोतल के गले के पेंच भागों को रबर ग्रिपर द्वारा प्रदूषित होने से बचाया जा सकता है।

4) ग्रिपर उच्च-कुशल स्प्रे नोजल से लैस है, यह बोतल की इनवॉल की किसी भी स्थिति में विकसित हो सकता है, और कुल्ला पानी बचा सकता है। स्प्रे नोजल के ऊपर एक कवर है जो पानी के फैलने से रोक सकता है; और नोजल के नीचे नियामक रीसायकल स्लॉट और रीसायकल पाइप हैं।

5) कुल्ला करने का समय 4 सेकंड के लिए गारंटी दी जा सकती है।

6) विभिन्न बोतल की ऊंचाई के लिए अनुकूलित करने के लिए रोटरी भागों की ऊंचाई को समायोजित करके।

7) प्रेरणा गियर द्वारा पारित ढांचे में संचालित प्रणाली से प्राप्त होती है।

8) कुल्ला पानी की आपूर्ति सोलनॉइड वाल्व द्वारा नियंत्रित होती है।

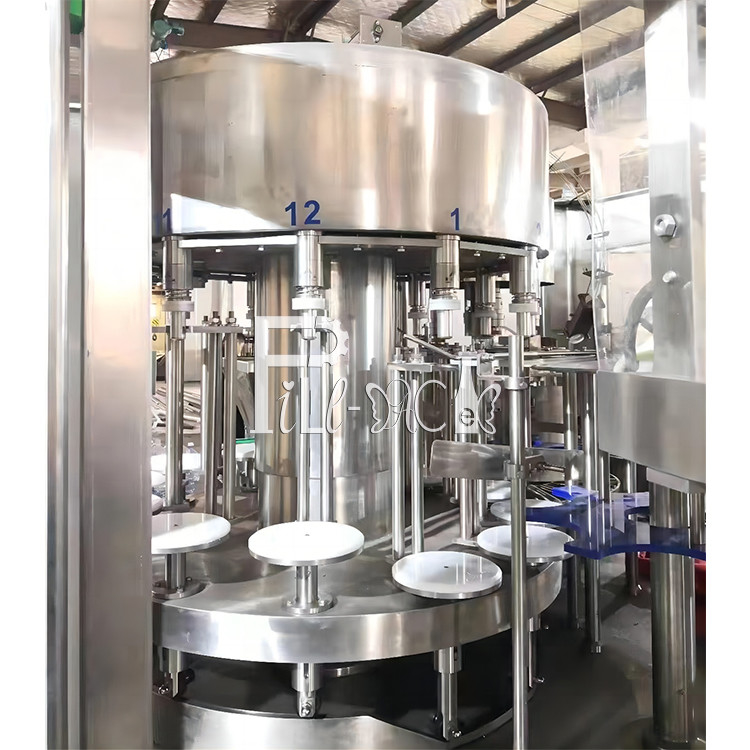

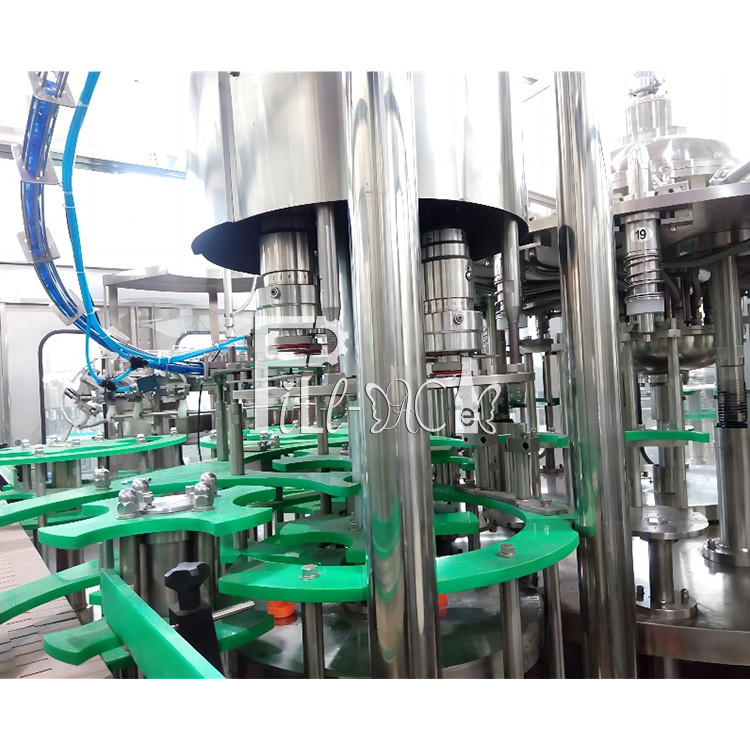

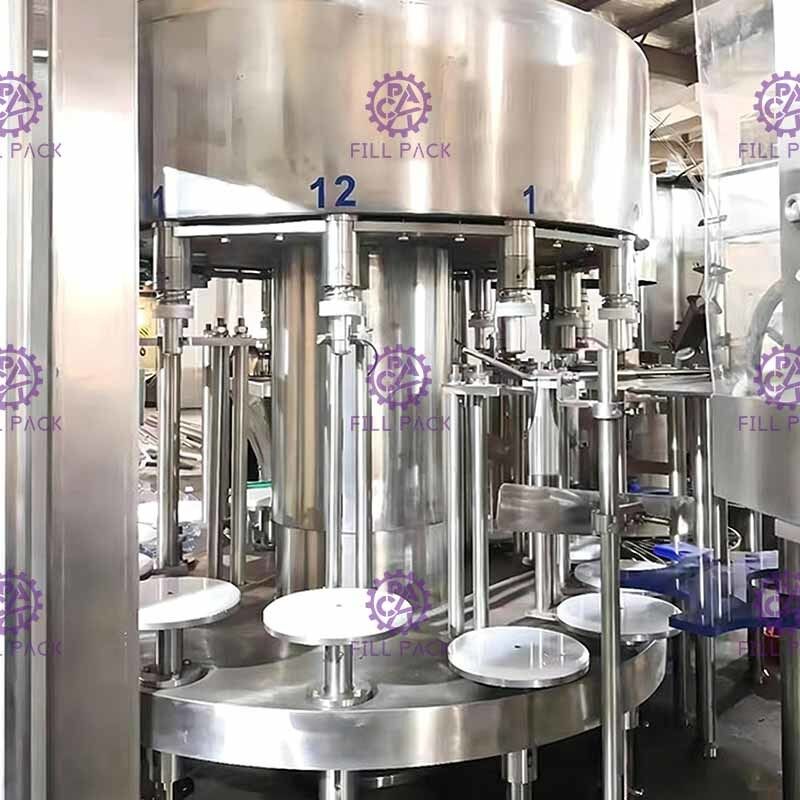

भरने का भाग

1) जर्मनी एंटी-जंग गैर-रखरखाव बेयरिंग को अपनाया गया है जो भरने के प्रदूषण को पर्यावरण में कम कर सकता है।
2) रोटेट प्लेट SUS AISI304 से बनी है, बड़ी फ्लैट दांतेदार बेयरिंग।
3) दबाव यांत्रिक वाल्व को एक तेज भरने की गति, कोई स्वच्छता कोने की जेब, कुछ सीलिंग भागों और सटीक तरल स्तर नियंत्रण के साथ उन्नत विदेशी डिजाइन पेश किया गया है। पूरा वाल्व 304 स्टेनलेस स्टील से बना है।
4) भरने की प्रणाली में पाइपलाइन और नकली-कप को धोने के लिए एक CIP परिसंचरण प्रणाली है जिसका उपयोग भरने वाले वाल्व को साफ करने के लिए किया जाता है। यह प्रणाली तरल पाइप, तरल टैंक और भरने वाले वाल्व आदि को प्रभावी ढंग से साफ कर सकती है।
5) इस भरने की प्रणाली में एक स्वचालित तापमान नियंत्रण प्रणाली है।
6) भरने वाला वाल्व खुलता है और भरना शुरू हो जाता है जब यह नीचे जाता है और बोतल के गले को छूता है, भरने वाला वाल्व ऊपर जाता है और भरने के बाद बोतल के गले को छोड़ देता है।
7) तरल आपूर्ति तरल टैंक को स्वचालित रूप से नियंत्रित करने के लिए स्वचालित वायवीय वाल्व चुंबकीय तरल-स्तर स्विच को अपनाती है।
8) भराव की प्रेरणा ढांचे में संचालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित होती है।

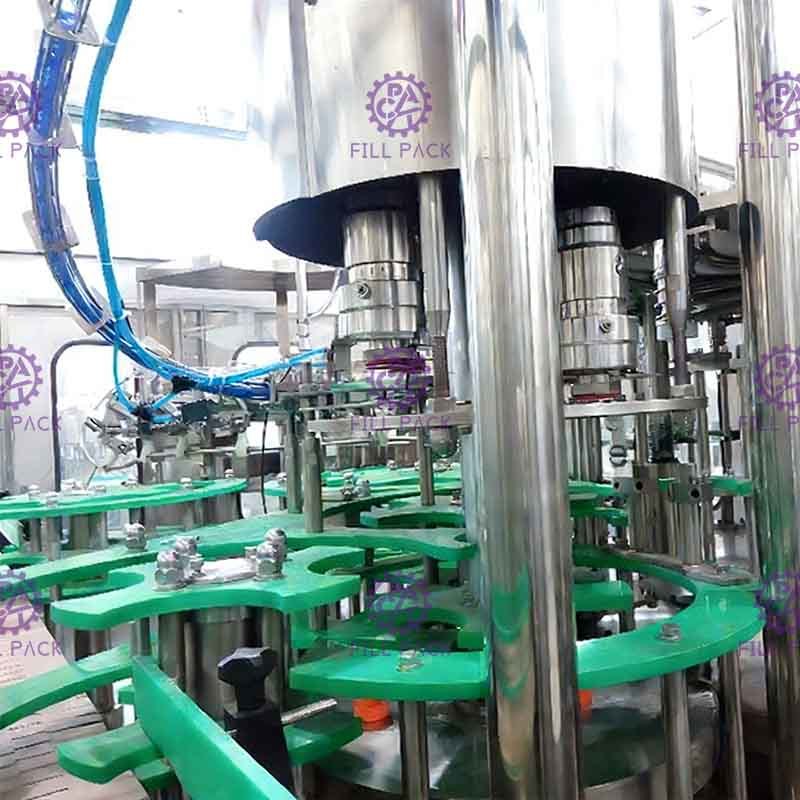

कैपिंग भाग

सिद्धांत:
यह इकाई 3 इन 1 मशीन की सटीकता की उच्चतम डिग्री है, मशीन को स्थिर रूप से चलाने और उत्पाद की गुणवत्ता के लिए यह महत्वपूर्ण है।
पेंचदार कैपिंग मशीन की विशेषताएँ इस प्रकार हैं:
1) पेंचदार कैपिंग हेड (मुख्य भाग जो कैपिंग गुणवत्ता सुनिश्चित कर सकता है), विशेषज्ञ चुंबकीय स्टील के डिजाइन में सुधार करते हैं, यह सुधार कैपिंग की दोषपूर्ण दर को बेहतर ढंग से कम कर सकता है और पेंचदार कैपिंग हेड के टोक़ को सेट और समायोजित करने का पारंपरिक चरित्र।
2) पेंचदार कैपिंग हेड दोहरे उद्देश्य का डिज़ाइन है; यह फ्लैट कैप और स्पोर्ट कैप के लिए उपयुक्त है।
3) वह उपकरण जो रिवर्स कैप को बाहर निकाल सकता है और रिवर्स कैप को पास होने से रोक सकता है, कैप-फॉलिंग गाइड में व्यवस्थित है। कैप लोडिंग सिस्टम से गुजरना।
4) फोटोइलेक्ट्रिक स्विच का एक समूह कैप-फॉलिंग गाइड पर व्यवस्थित है। जब गाइड पर कोई कैप नहीं होगा तो मशीन बंद हो जाएगी।
5) एक बोतल इनलेट का पता लगाने वाला स्विच पेंचदार कैपिंग मशीन पर व्यवस्थित है।
6) कैप-फॉलिंग गाइड और पोकिंग कैप प्लेट के बीच के जोड़ में एक कैप-लॉक सिलेंडर है। यह महसूस किया जाता है कि कोई फीडिंग नहीं है, कोई कैप नहीं है।
8) विभिन्न बोतल की ऊंचाई के लिए अनुकूलित करने के लिए रोटरी भागों की ऊंचाई को समायोजित करके।
9) पेंचदार कैपिंग मशीन की प्रेरणा ढांचे में संचालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित होती है।
10) पेंचदार कैपिंग मशीन के मुख्य भागों को डिजिटल-नियंत्रण प्रसंस्करण केंद्र द्वारा संसाधित किया जाता है।
