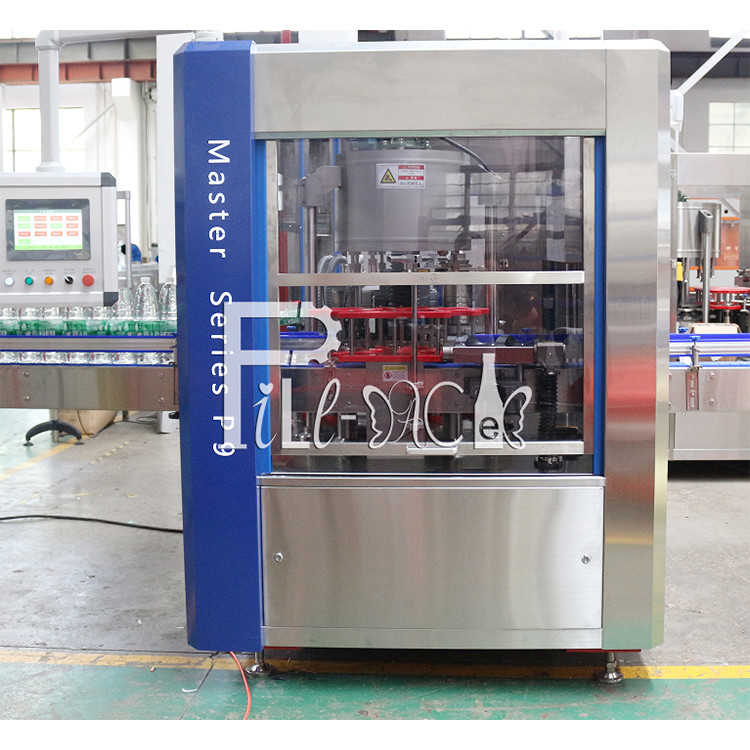

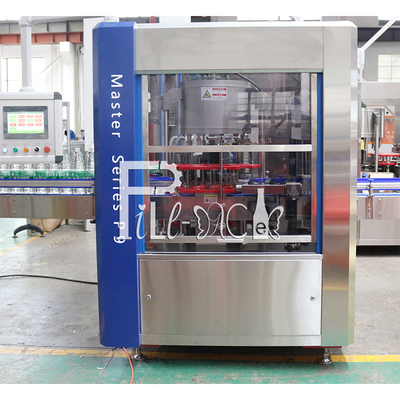

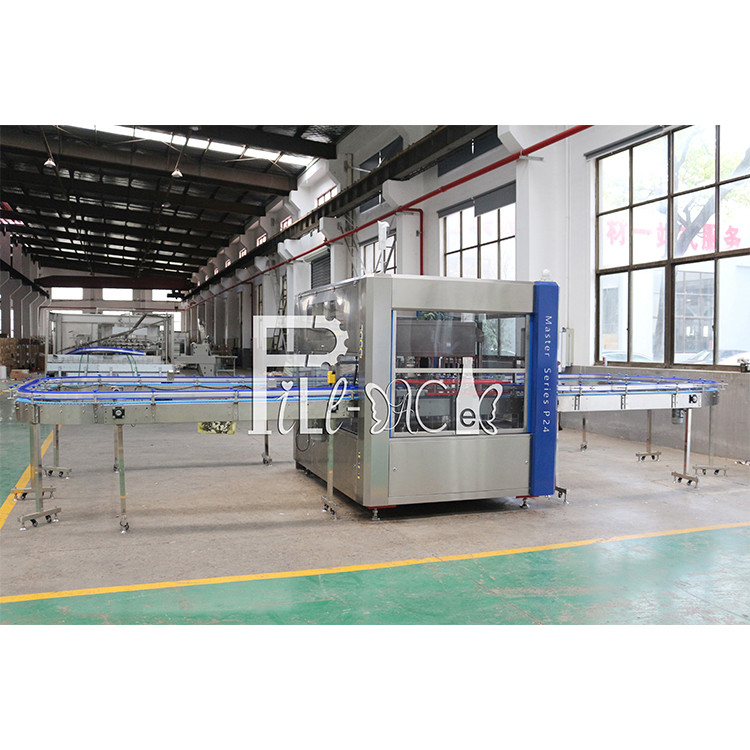

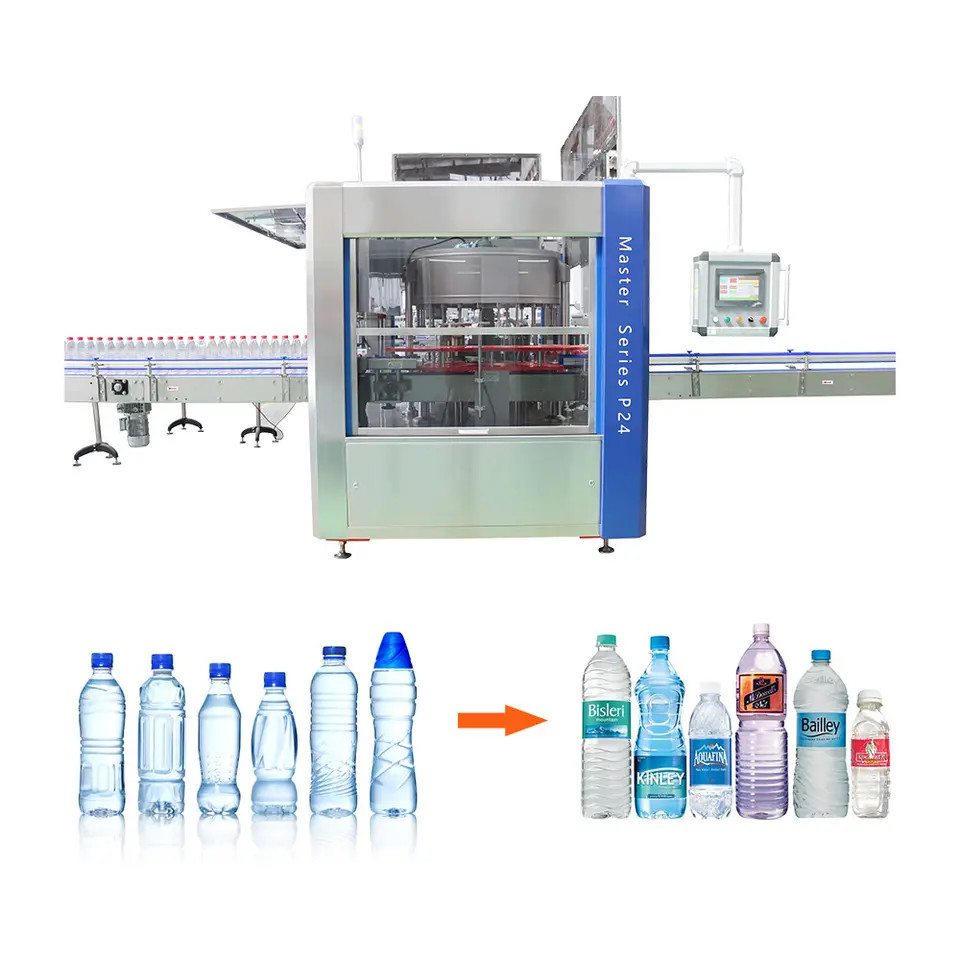

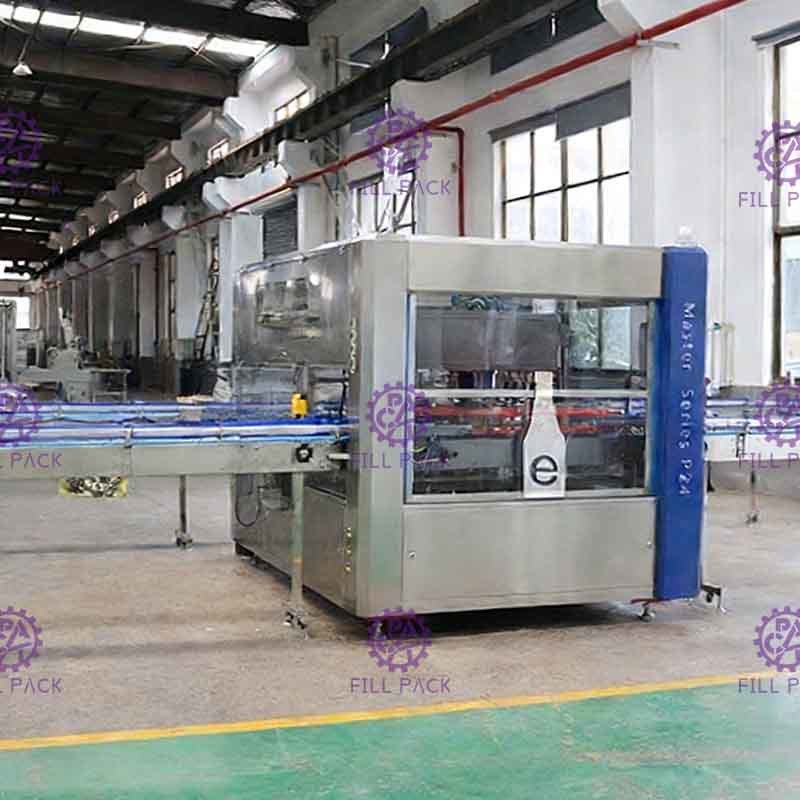

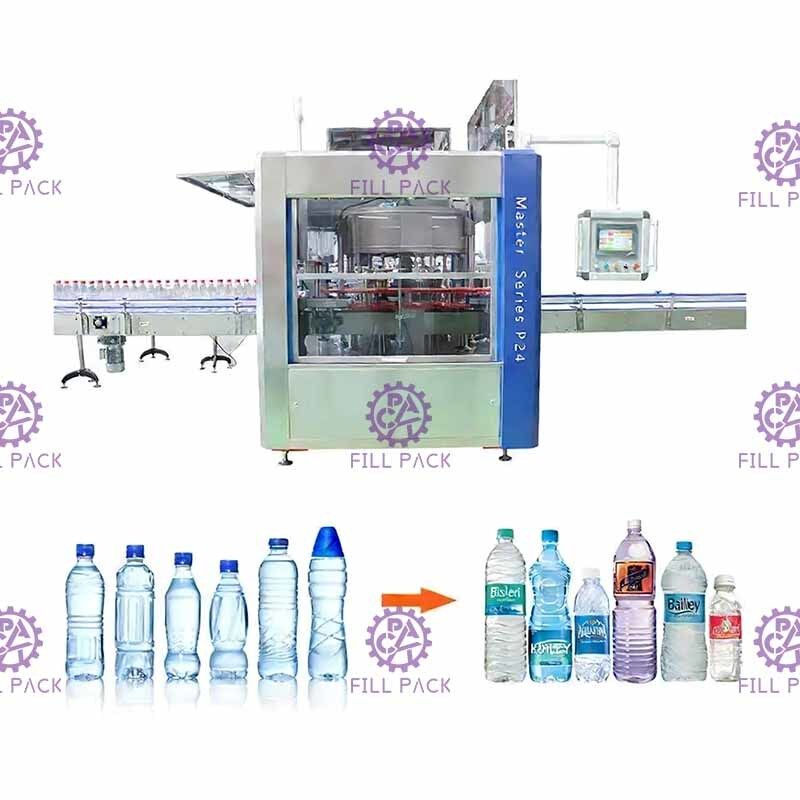

प्लास्टिक बोतल पानी फैक्टरी के लिए रोटरी ओपीपी बोतल लेबलर गर्म गोंद पिघला लेबलिंग मशीन उपकरण लेबल आवेदक

उत्पाद विवरण

प्लास्टिक की बोतल पानी कारखाने के लिए रोटरी OPP बोतल लेबलर हॉट ग्लू मेल्ट लेबलिंग मशीन उपकरण लेबल एप्लीकेटर

कार्य सिद्धांत
कार्य प्रक्रिया की शुरुआत में, कन्वेयर बेल्ट पर एक स्थिर गति से बोतलों को लेबलिंग मशीन में फीड किया जाता है। यांत्रिक फिक्सिंग डिवाइस बोतलों को एक निश्चित दूरी से अलग करता है, और बोतलों को कन्वेयर बेल्ट के साथ धकेलता है। लेबलिंग मशीन की यांत्रिक प्रणाली में एक ड्राइविंग व्हील, एक लेबलिंग व्हील और एक रील शामिल है।

ड्राइविंग व्हील लेबल टेप को रुक-रुक कर खींचता है, लेबल टेप को रील से बाहर खींचा जाता है, और लेबलिंग व्हील लेबलिंग व्हील से गुजरने के बाद लेबल टेप को बोतल पर दबाएगा। लेबल टेप के तनाव को बनाए रखने के लिए रील पर एक ओपन-लूप डिस्प्लेसमेंट कंट्रोल का उपयोग किया जाता है। क्योंकि लेबल लेबल टेप पर एक दूसरे से कसकर जुड़े होते हैं, लेबल टेप को लगातार शुरू और बंद करना पड़ता है।

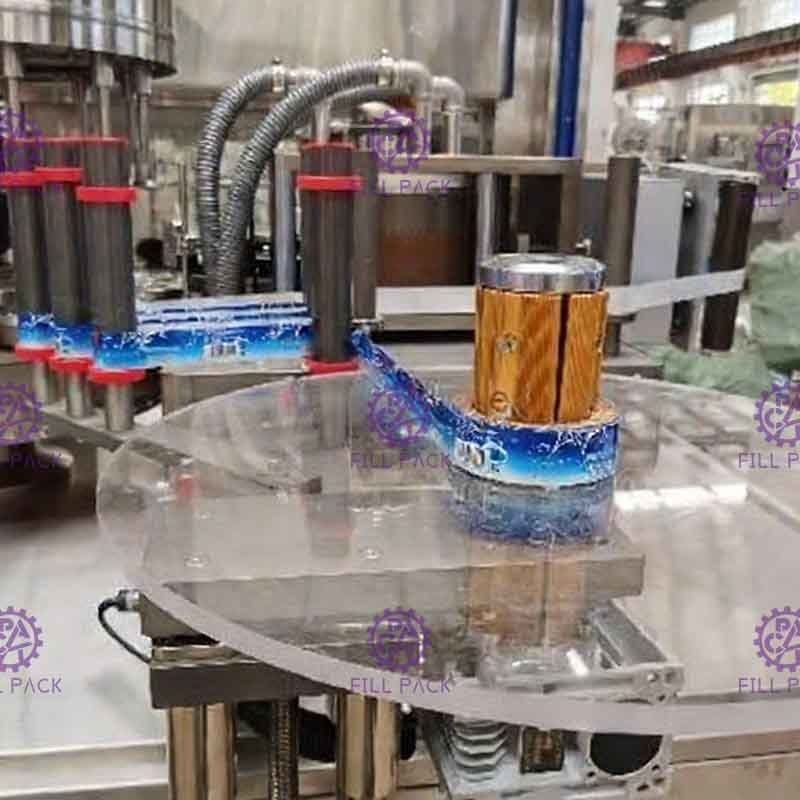

लेबल बोतल से तब जुड़ा होता है जब लेबलिंग व्हील बोतल की समान गति से चलता है। जब कन्वेयर बेल्ट एक निश्चित स्थिति में पहुंचता है, तो लेबल बेल्ट ड्राइव व्हील कन्वेयर बेल्ट से मेल खाने वाली गति तक तेज हो जाएगा, और लेबल लगाने के बाद, यह रुकने के लिए धीमा हो जाएगा।

प्रक्रिया:

बोतल इनफीड → प्री-पोजीशन → लेबल फीड → लेबलिंग → फिनिश

उपकरण के तकनीकी पैरामीटर

यांत्रिक भाग:

परिवहन संस्था:TRANSTECNO AC मोटर 750w (TRANSTECNO द्वारा मंदी के साथ), इन्वर्टर गति नियंत्रण

कन्वेयर:इटली FLEXON LF820-K325 औद्योगिक नायलॉन चेन प्लेट कन्वेयर

मेनफ्रेम परिवहन संस्था:TRANSTECNO AC मोटर 1.5Kw (TRANSTECNO द्वारा मंदी के साथ)

बोतल अलगावसंस्था:औद्योगिक वर्म सब बोतल संस्था

Bottleफीडिंगसंस्था:लोडिंग की सटीकता और स्थिरता सुनिश्चित करने के लिए वर्म बोतल फीडिंग संस्था और स्टारव्हील पोजिशन फीडिंग संस्था के साथ

स्थितिingसंस्था:यांत्रिक प्री-लोकेशन, लेबल पोजिशनिंग के लिए बोतल को समतल करने के लिए कैम संस्था का उपयोग करना

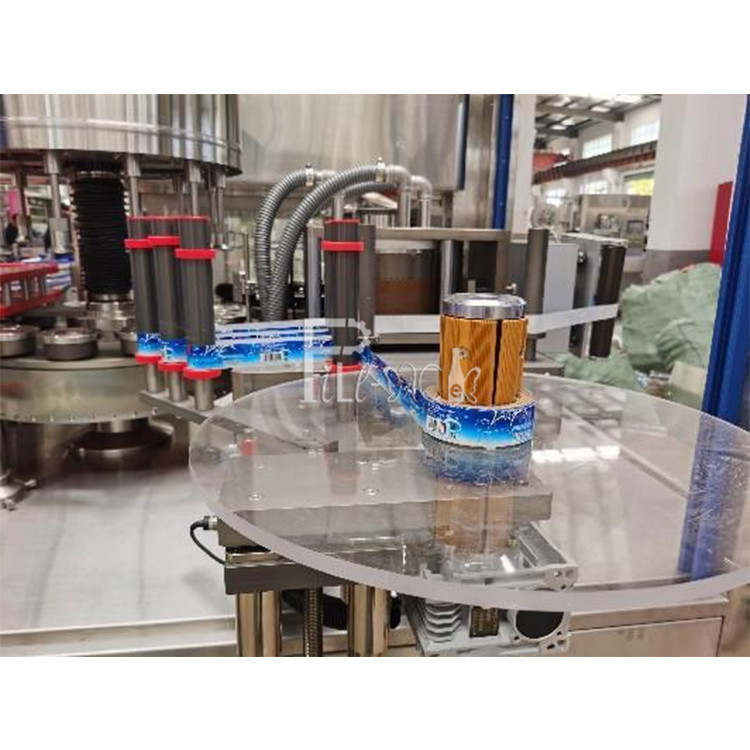

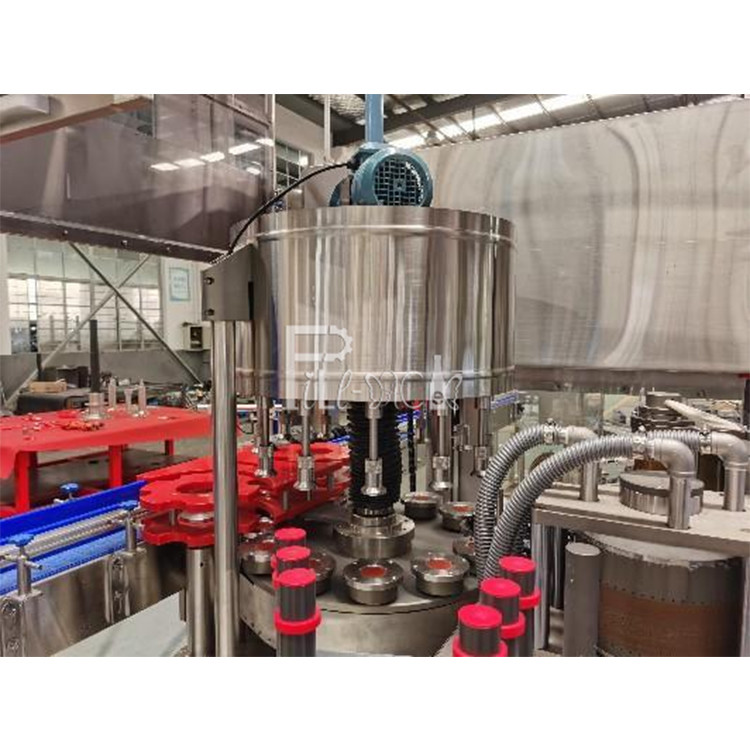

लेबलिंग संस्था:बोतलों को रोटरी व्हील द्वारा उठाया जाता है, रोटेशन के दौरान लेबलिंग।

लेबल आपूर्ति संस्था:उच्च गति सर्वो स्टिकर लेबल आपूर्ति प्रणाली (सर्वो-मोटर द्वारा संचालित)

लेबल दबाने वाली संस्था:आर्क ब्रश यूनिट

निर्देशित बोतल संस्था:डबल कोऑर्डिनेट सेक्शन गाइड रेल द्वारा समायोजित करें

सुरक्षामशीन का हिस्सा:

सुरक्षा सुरक्षा: ऑपरेटर की सुरक्षा बनाए रखने के लिए, जब मशीन चल रही हो तो कृपया सुरक्षा दरवाजे बंद कर दें

लेबल की कमी अलार्म: जब लेबल का उपयोग होने वाला हो तो ऑपरेटर को लेबल बदलने की याद दिलाने के लिए एक अलार्म सेट करें

बोतल की कमी अलार्म: जब बोतल की कमी हो तो मशीन रुक जाएगी और अलार्म करेगी। बोतलों को रखने के तुरंत बाद मशीन स्वचालित रूप से पुनरारंभ हो जाएगी, जिससे ऑन-लाइन उत्पादन की सुविधा होगी।

लेबलिंग अलार्म का रिसाव: लेबलिंग की गुणवत्ता को नियंत्रित करने के लिए

दबाव परीक्षण: जब दबाव उपकरण की आवश्यकता को पूरा नहीं कर सकता है, तो मशीन खराब उत्पादों के उत्पादन के खिलाफ रुक जाएगी

इलेक्ट्रिक कॉन्फ़िगरेशन:

विवरण:
